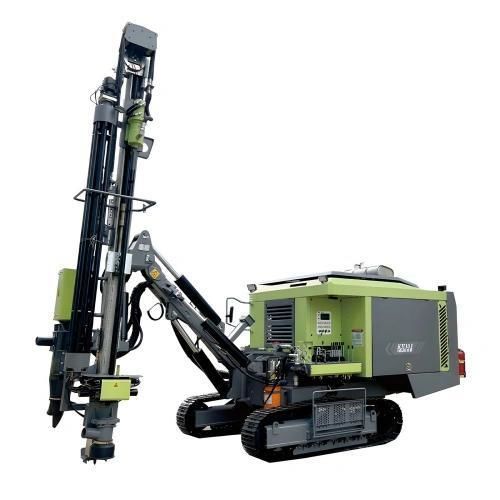

Perforatrice di stabilizzazione YG729S

geotecnicadi pozziper fori da mina

Panoramica del prodotto
Scegliere una macchina DTH non adatta per la perforazione in roccia dura o il sostegno di scarpate causa ritardi di progetto e consumo eccessivo di carburante. Questa guida riassume le specifiche tecniche e le configurazioni da verificare prima di selezionare una trivella DTH di superficie per progetti industriali.

Caratteristiche principali

• Profondità di perforazione standard: Gestisce fori di scoppio e di produzione da 15 m a 50 m in roccia dura.
• Intervallo diametri: Compatibile con fori da 70 mm fino a 250 mm; funzionamento tipico 90–220 mm.
• Configurazione di base: Telaio trivella, compressore d'aria, aste di perforazione e martello DTH con punte a bottoni.

Parametri della macchina DTH
Articolo: YG729S — Descrizione: Trivella DTH di Superficie Diesel & Elettrica
Motore diesel: Yuchai & motore elettrico — Forza di sollevamento: 50 kN
Potenza nominale: 60/55 kW — Metodo di avanzamento: Cilindro olio + catena a rulli
Durezza di perforazione: f = 6 ~ 20 — Velocità di marcia: 0 ~ 2,5 km/h
Diametro di perforazione: 90 - 220 mm — Capacità di salita: 25°
Profondità economica di perforazione: 50 m — Altezza da terra: 400 mm
Asta di perforazione idonea: φ76 mm × 3 m — Peso (macchina completa): 6000 kg
Martello DTH idoneo: 4", 5", 6" — Dimensioni esterne (L×W×H): 6050 × 2200 × 2600 mm
Pressione di esercizio: 1,0 ~ 2,0 MPa — Capacità serbatoio diesel: 70 L
Consumo d'aria: 11 ~ 21 m³/min — Metodo di raccolta polveri: Opzionale

Dove si usa una macchina DTH nell'industria?

• Miniere a cielo aperto e cave: Esegue fori di scoppio puliti per frammentare la roccia in modo efficiente.
• Sostegno di scarpate per strade e ferrovie: Perforazione di fori precisi per ancoraggi e bulloni su pendii ripidi o irregolari.
• Opere idrauliche e dinamite di scogli: Utilizzata nella costruzione di bacini e in interventi di dragaggio/dinamite subacquea.
• Fondazioni e costruzioni: Prepara fori di fondazione e pali per supporti strutturali pesanti.

Come abbinare gli utensili DTH per terreno vs. roccia?

• Strati di terreno morbido e argilla:
  • Aste di perforazione: Usare aste a spirale progettate per formazioni morbide.
  • Punte: Abbinare punte in lega a tre ali per strati teneri.
  • Esigenze d'aria: I terreni asciutti richiedono compressori d'aria per la pulizia del foro; i modelli idraulici si comportano diversamente in argilla pura.
• Formazioni rocciose dure:
  • Aste di perforazione: Usare aste in acciaio tondo pesante.
  • Punte: Usare martelli DTH pneumatici con punte a bottoni in lega progettate per la roccia.

Opzioni di alimentazione e considerazioni sul sito

• Alimentazione disponibile: Opzione A — Macchina DTH aria-elettrica + compressore elettrico 6 m³. Opzione B — Macchina DTH completamente pneumatica + compressore elettrico 12 m³.
• Senza alimentazione / siti remoti: Opzione A — Macchina DTH completamente pneumatica + compressore diesel 12 m³. Opzione B — Macchina DTH aria-elettrica + compressore diesel 6 m³. Opzione C — Macchina DTH elettrica + compressore elettrico + generatore diesel in sito.

Caratteristiche / Specifiche tecniche

• Modello: YG729S
• Descrizione: Trivella DTH di Superficie Diesel & Elettrica
• Motore diesel: Yuchai & motore elettrico
• Forza di sollevamento: 50 kN
• Potenza nominale: 60/55 kW
• Metodo di avanzamento: Cilindro olio + catena a rulli
• Durezza di perforazione: f = 6 ~ 20
• Velocità di marcia: 0 ~ 2,5 km/h
• Diametro di perforazione: 90 - 220 mm
• Capacità di salita: 25°
• Profondità economica di perforazione: 50 m
• Altezza da terra: 400 mm
• Asta di perforazione idonea: φ76 mm × 3 m
• Peso (macchina completa): 6000 kg
• Martello DTH idoneo: 4", 5", 6"
• Dimensioni esterne (L×W×H): 6050 × 2200 × 2600 mm
• Pressione di esercizio: 1,0 ~ 2,0 MPa
• Capacità serbatoio diesel: 70 L
• Consumo d'aria: 11 ~ 21 m³/min
• Metodo di raccolta polveri: Opzionale
