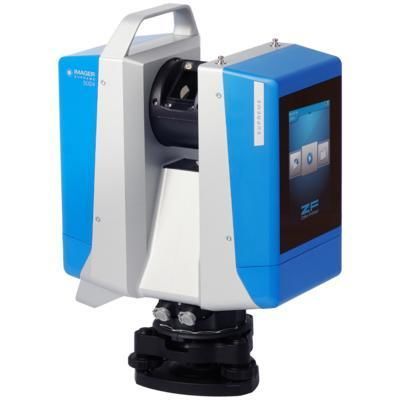

Scanner 3D Z+F IMAGER® 5024 Supreme

per galleriaper ispezione di canalizzazioniper ispezione saldatura

Panoramica
Lo Z+F IMAGER® 5024 Supreme è uno scanner laser 3D per progetti di rilievo esigenti. Offre flessibilità, stabilità e precisione per misurazioni a corto e medio raggio, con un campo di misura da 0,3 m a 365 m. Può essere usato come scanner statico o integrato in sistemi mobili di rilievo.

Qualità dei dati
Lo scanner propone più impostazioni di qualità e risoluzione per adattarsi alle esigenze del progetto, sia per rilievi standard che complessi.

• 5 modalità di qualità
• 6 livelli di risoluzione

Velocità e precisione
Il dispositivo combina elevata precisione e acquisizione rapida: maggiore velocità di rotazione e una velocità di acquisizione dati fino a ~2,187 milioni di pixel/s (circa 2,2 MPx/s) consentono uno scan ad alta risoluzione in 52 secondi. Il tempo di scansione è ridotto di circa il 50% rispetto al modello precedente (IMAGER® 5016).

Dati colore
L'IMAGER® 5024 Supreme acquisisce il colore tramite l'i-Cam integrata, parallax-free, o con la Z+F TopCam esterna. La TopCam grandangolare cattura i dati colore fino a 12 volte più velocemente rispetto all'i-Cam, offrendo un'opzione rapida per l'acquisizione del colore.

Flessibilità e integrazione
Lo scanner è pienamente compatibile con Z+F FlexScan® 22 per flussi di lavoro mobili. I dati di scansione statici possono essere combinati con dati SLAM/mobili per migliorare la registrazione e la precisione complessiva.

Applicazioni
Ambiti tipici di applicazione: industria, forense, architettura & BIM, facility management, assicurazioni, archeologia, patrimonio/monumenti e realtà virtuale.

Caratteristiche tecniche

• Sistema laser
  Classe laser: 1
  Diametro fascio / divergenza: ~3,5 mm @ 1 m / ~0,3 mrad (1/e2, mezzo angolo)
  Intervallo di misura: 0,3 m ... 365 m (intervallo di ambiguità)
• Generale
  Denominazione modello: Z+F IMAGER® 5024 Supreme
  Risoluzione di portata: 0,1 mm
  Errore di linearità: ≤ 1 mm + 10 ppm/m
  Rumore di distanza: 0,25 mm rms
  Memoria: 256 GB
  Interfaccia: display touchscreen 5,7"
  Connettività: WLAN 802.11 a/n/g, dual band, fino a 240 MBit/s
• Fotocamera HDR
  Automatica, fino a 11 esposizioni; tempo di registrazione ca. 2 min, parallax-free; area di messa a fuoco 1 m - ∞; risoluzione panorama ca. 80 MPixel; spot LED integrati (700 lm)
• Unità di deflessione / Meccanica
  Specchio rotante completamente incapsulato con fotocamera HDR integrata e spot LED
  Campo visivo verticale: 320°
  Campo visivo orizzontale: 360°
  Risoluzione angolare (verticale): 0,00026° (0,93 arcsec)
  Risoluzione angolare (orizzontale): 0,00018° (0,65 arcsec)
  Precisione verticale: 0,004° (14,4 arcsec) rms
  Precisione orizzontale: 0,004° (14,4 arcsec) rms
  Velocità di rotazione: max. 96 rps
• Prestazioni
  Tasso di acquisizione dati: fino a ~2,187 milioni di pixel/s (circa 2,2 MPx/s)
  Tempo per uno scan ad alta risoluzione: 52 secondi (circa)
  Livelli di risoluzione: 6
  Modalità di qualità: 5
  Portata: 0,3 m ... 365 m (200 m a 2,2 MPx/s)
• Workflow / Software
  blue workflow® compatibile
  Z+F FlexScan® compatibile
  Z+F TopCam compatibile
  Registrazione in tempo reale on-site
  Verifica dati e target
  Supporto multi-scanner
  Livellamento ottimizzato da IMU
