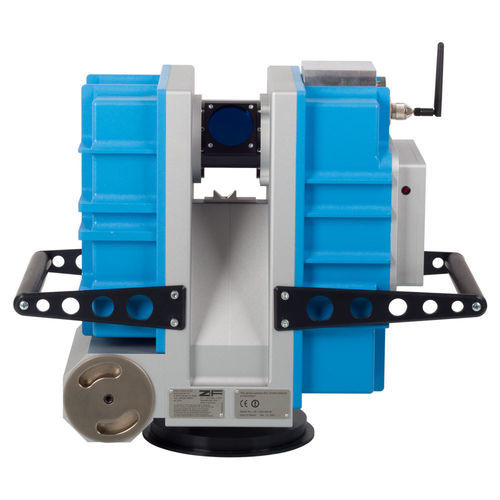

Scanner 3D Z+F IMAGER® 5006EX

lasera nuvola di puntiper l'industria automobilistica

Panoramica
Basato sulla serie Z+F IMAGER®, lo Z+F IMAGER® 5006EX è uno scanner laser 3D antideflagrante certificato per atmosfere pericolose. Omologato ATEX per le classi I e II, è progettato per rilievi in miniere sotterranee e siti industriali con atmosfere esplosive.

Caratteristiche principali

• Portata nominale: 79 m — idoneo a molte attività di scansione in aree a rischio
• Area di visualizzazione estesa: 310° verticale × 360° orizzontale — ampia copertura con meno posizioni di scansione
• Concetto 100% Stand‑Alone — nessuna apparecchiatura esterna richiesta in campo, riducendo le possibili fonti di innesco
• Certificato ATEX per classi I e II (direttiva 94/9/EG)

Applicazioni

• Impianti industriali
• Miniera sotterranea
• Siti oil & gas

Specifiche tecniche
Sistema laser

• Classe di sicurezza laser: 3R (ISO EN 60825-1)
• Divergenza del fascio: 0,22 mrad
• Diametro del fascio: 3 mm circolare @ 1 m
• Intervallo di ambiguità: 79 m
• Portata minima: 0,4 m
• Risoluzione di distanza: 0,1 mm
• Velocità di acquisizione dati: ≤ 508.000 pixel / s
• Errore di linearità fino a 50 m: ≤ 1 mm
• Rumore di misura: 0,7 mm rms

Unità di deflessione

• Sistema verticale: specchio rotante
• Sistema orizzontale: dispositivo rotante
• Campo visivo verticale: 310°
• Campo visivo orizzontale: 360°
• Risoluzione verticale: 0,0018°
• Risoluzione orizzontale: 0,0018°
• Precisione verticale: 0,007° rms
• Precisione orizzontale: 0,007° rms
• Velocità di scansione: ≤ 50 r/s (3.000 r/min) max.

Generale

• Risoluzione misura inclinazione: 0,001°
• Precisione (punto zero): 0,002°
• Memoria dati: HDD interno 60 GB
• Pannello operativo integrato: tastiera 6 tasti, display 4 righe
• Interfacce dati e comunicazione: Ethernet / W‑LAN

Alimentazione

• Tensione di ingresso: 18 V DC (scanner)
• Consumo: 65 W max.
• Autonomia batteria: circa 1 h (pacco batteria sostituibile)

Condizioni ambientali

• Temperatura operativa (tarata): 0 °C a +40 °C
• Temperatura di stoccaggio: -20 °C a +50 °C
• Illuminazione: tutte le condizioni
• Umidità: non condensante
• Classe di protezione: IP53
• Protezione contro le esplosioni: ATEX 94/9/EG, Classi I e II
• Riflettività target: funzionamento senza retroriflettori
