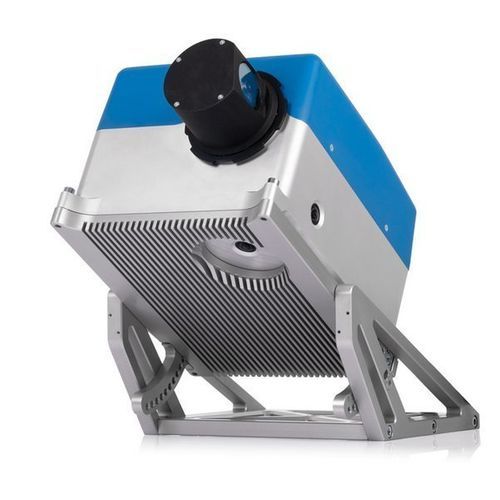

Scanner 2D Z+F PROFILER® 9025C

per galleriadi ispezionedi cartografia

Panoramica del prodotto
Lo Z+F PROFILER® 9025C è uno scanner laser 2D mobile con telecamere integrate, progettato per attività di rilievo e mappatura mobile impegnative. Acquisisce dati di profilo densi e georeferenziabili ad alte velocità di misura, mantenendo qualità di misura stabile in condizioni operative variabili.

Sistema di telecamere integrato
Il sistema integra quattro fotocamere da 8 megapixel con ampio intervallo dinamico. I dati immagine sono elaborati a bordo dello scanner, eliminando la necessità di computer esterni e cablaggi aggiuntivi. Il sistema di telecamere completamente calibrato consente la colorazione automatizzata e precisa della nube di punti, fornendo output 3D colorati pronti per l'analisi.

Opzioni
Modalità Marker (opzionale): un raggio laser rosso evidenzia intervalli angolari definiti nel profilo di scansione durante l'acquisizione, permettendo una rapida identificazione visiva delle strutture rilevanti.

Punti tecnici

• Tasso di misura: fino a 267 profili/sec
• Throughput: ~2.188 milioni di pixel/sec
• Portata massima utilizzabile: 182 m
• Campo visivo: 360°
• Fotocamere: 4 × 8 megapixel (integrate)
• Piastra di riferimento integrata
• Sistema completamente calibrato per mappatura automatica dei colori
• Sicurezza laser: Classe 1

Applicazioni

• Mobile mapping per rilievi di strade, ferrovie e gallerie
• Ispezione di corridoi ad alta velocità e documentazione asset
• Attività di rilievo mobile industriale che richiedono nuvole di punti dense e colorate

Vantaggi operativi

• Alta frequenza di profili per acquisizione dati densa a velocità di veicolo
• Elaborazione delle immagini a bordo che riduce la complessità di installazione e il cablaggio
• Mappatura colore automatizzata che fornisce nuvole di punti pronte all'uso
• Progettazione meccanica robusta per prestazioni costanti in ambienti variabili

Specifiche tecniche

• Modello: Z+F PROFILER® 9025C
• Tipo di scanner: scanner laser 2D mobile con sistema di telecamere integrato
• Profili al secondo: fino a 267 profili/sec
• Pixel al secondo: ~2.188 milioni di pixel/sec
• Portata massima utilizzabile: 182 m
• Campo visivo: 360°
• Fotocamere: 4 × 8 megapixel (integrate)
• Elaborazione immagini a bordo: dati elaborati direttamente nello scanner (nessun PC esterno richiesto)
• Mappatura colore: sistema completamente calibrato per colorazione automatica delle nuvole di punti
• Modalità Marker: raggio laser rosso per marcatura visiva di intervalli angolari definiti (opzionale)
• Riferimento: piastra di riferimento integrata
• Precisione di misura (paragonabile alla serie 9020): 0,2 mm nell'intervallo 1–25 m (dichiarata dal produttore)
• Sicurezza laser: Classe 1
