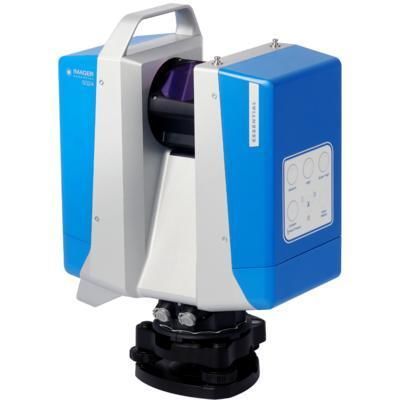

Scanner 3D Z+F IMAGER® 5024 Essential

di cartografialasera nuvola di punti

Panoramica
Lo Z+F IMAGER® 5024 Essential è uno scanner laser 3D progettato per rilievi efficienti a breve e media distanza. Supporta acquisizioni statiche fino a 80 m e offre operazioni flessibili tramite pannello di controllo integrato e interfaccia configurabile su smartphone/tablet.

Qualità dei dati
Nelle modalità e nei livelli di risoluzione disponibili il 5024 Essential fornisce la stessa qualità di misura del modello superiore Z+F IMAGER® 5024 Supreme, con un set di funzioni semplificato per implementazioni più economiche.

Opzione di upgrade
Il dispositivo può essere aggiornato a Z+F IMAGER® 5024 Advanced o Supreme per abilitare ulteriori livelli di risoluzione, modalità di qualità e gamme estese in base alle esigenze del progetto.

Efficienza e focus sull'essenziale
Il modello Essential privilegia le impostazioni essenziali e un display ridotto per minimizzare errori di configurazione in campo. I flussi di lavoro individuali possono essere gestiti tramite l'interfaccia configurabile su smartphone o tablet.

Punti tecnici principali

• Frequenza dati: 1,1 MHz
• Tempo di scansione (alta risoluzione): 91 s
• Portata: fino a 80 m
• Livelli di risoluzione: 4
• Modalità di qualità: 1
• Interfaccia: pannello di controllo (on‑device)
• Memoria: 128 GB

Dati colore di alta qualità (TopCam)
L'acquisizione del colore è disponibile con la TopCam esterna Z+F (camera grandangolare), che fornisce le informazioni cromatiche più rapidamente rispetto all'alternativa i‑Cam per una colorazione efficiente delle scansioni.

Flessibilità e integrazione mobile
IMAGER® 5024 Essential è pienamente compatibile con Z+F FlexScan® 22 per sistemi di rilievo mobile. I dati SLAM mobili possono essere integrati con le scansioni statiche per migliorare la precisione complessiva del rilievo e l'efficienza del workflow.

Specifiche tecniche

• Classe laser: 1
• Diametro/divergenza del fascio: ~3,5 mm @ 1 m / ~0,3 mrad (1/e2, mezzo angolo)
• Intervallo di misura: 0,3 m … 80 m (intervallo di ambiguità)
• Risoluzione di distanza: 0,1 mm
• Frequenza di acquisizione dati: max. 1,1 milioni di pixel/s
• Tempo di scansione (alta risoluzione): 91 s
• Errore di linearità: ≤ 1 mm + 10 ppm/m
• Rumore di distanza: 0,25 mm rms
• WLAN: 802.11 a/n/g dual band, fino a 240 Mbit/s
• Memoria dati: 128 GB
• Controllo: pannello di controllo integrato e interfaccia configurabile via smartphone/tablet
• Sistema di deflessione: specchio rotante completamente incapsulato con fotocamera HDR integrata e LED
• Campo visivo verticale: 320°
• Campo visivo orizzontale: 360°
• Risoluzione angolare (verticale): 0,00026° (0,93 arcsec)
• Risoluzione angolare (orizzontale): 0,00018° (0,65 arcsec)
• Precisione verticale: 0,004° (14,4 arcsec) rms
• Precisione orizzontale: 0,004° (14,4 arcsec) rms
• Velocità di rotazione: max. 55 rps
