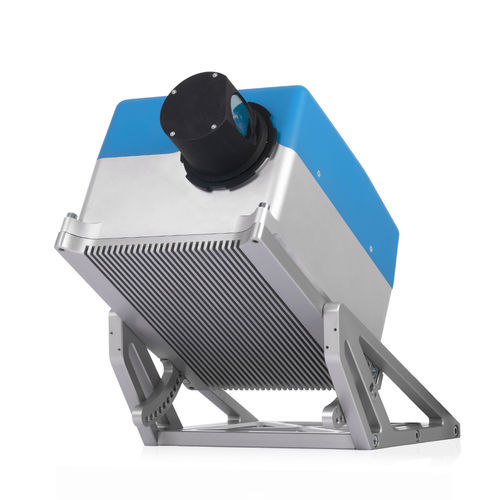

Scanner 2D Z+F PROFILER® 9020

di cartografialasera nuvola di punti

Panoramica
Lo Z+F PROFILER® 9020 e 9020-2 sono scanner laser 2D ad alta efficienza per applicazioni di mobile mapping. La velocità di rotazione è di 267 Hz (max 16.020 rpm). Misurano fino a 182 m e garantiscono elevata qualità dei dati. Per l'acquisizione in prossimità è integrata un'ottica specifica. Rispetto ai modelli precedenti dispongono di piastra di riferimento interna, bassissimo consumo energetico, avvio rapido e riduzione del peso e delle dimensioni di oltre il 50%. Una nuova tecnologia laser e algoritmi migliorati assicurano risultati di misura molto precisi su binari, strade, segnali stradali e altri sistemi di controllo del traffico.

Punti tecnici principali

• 267 profili/sec.
• P9020: 1.094 million points/sec.
• P9020-2: 2.188 million points/sec.
• Accuratezza: 0,2 mm
• Portata: 182 m
• Campo visivo: 360°

Integrazione e comunicazione
Lo Z+F PROFILER® 9020 e 9020-2 possono essere integrati in modo flessibile in sistemi di mobile mapping. Il dispositivo offre più porte per una comunicazione rapida e senza interferenze tra componenti (fotocamera, ricevitore GNSS, PC operatore).

Dettagli prodotto
Sistema laser
Classe laser: 1 (EN60825-1 / ANSI Z136.1)
Divergenza del fascio: < 0,5 mrad
Diametro del fascio: approx. 1,9 mm (a 0,1 m)
Distanza di ambiguità: 182 m
Distanza minima: 0,3 m
Risoluzione di portata: 0,1 mm
Velocità di acquisizione dati:
- P9020: 1.094 million points/sec.
- P9020-2: 2.188 million points/sec.
Rumore di portata: 0,2 mm

Unità di deflessione
Sistema di deflessione: specchio rotante completamente incapsulato
Campo visivo verticale: 360° senza ostruzioni
Risoluzione angolare: 0,0088°
Accuratezza angolare: 0,007° rms
Velocità di rotazione: 50 Hz fino a 267 Hz (max 16.020 rpm)

Interfacce
Memoria dati: 128 GB SATA
Interfaccia dati: 1 GB Ethernet
Tempo di registrazione: ~6–12 h (128 GB)

Interfaccia di sincronizzazione

• Ingresso encoder esterno per sensore ruota (odometro)
• Ingresso GPS (impulso PPS + messaggio UTC via RS232)
• Uscita Linesync (impulso TTL per profilo)
• Rotor sync in/out (sincronizzazione del movimento angolare di dispositivi paralleli)

Applicazioni
Rilievi stradali, rilievi ferroviari e applicazioni di mobile mapping

Caratteristiche / specifiche tecniche

• Famiglia modello: Z+F PROFILER® 9020 (include variante 9020-2)
• Velocità di rotazione: fino a 267 Hz (max 16.020 rpm)
• Velocità di acquisizione: P9020 = 1.094 Mpoints/s; P9020-2 = 2.188 Mpoints/s
• Accuratezza di misura: 0,2 mm (1 m a 25 m)
• Portata massima: 182 m
• Campo visivo: 360° (verticale)
• Classe laser: Classe 1 (EN60825-1 / ANSI Z136.1)
• Divergenza del fascio: < 0,5 mrad; diametro fascio ≈ 1,9 mm a 0,1 m
• Distanza minima: 0,3 m; distanza di ambiguità: 182 m; risoluzione di portata: 0,1 mm
• Risoluzione angolare: 0,0088°; accuratezza angolare: 0,007° rms
• Memoria: 128 GB SATA; interfaccia dati: 1 Gbit Ethernet; tempo di registrazione: ~6–12 h
• Sincronizzazione: encoder esterno, GPS PPS + UTC via RS232, Linesync TTL, rotor sync in/out
• Migliorie di progetto: piastra di riferimento interna, consumi molto ridotti, avvio rapido, riduzione >50% di peso e dimensioni vs predecessore
