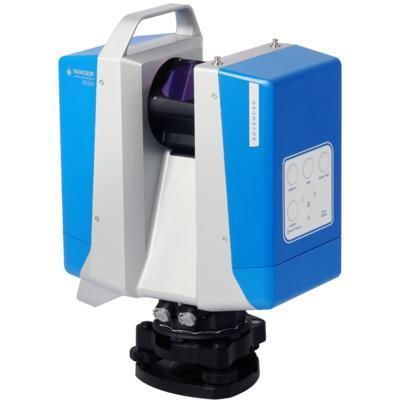

Scanner 3D Z+F IMAGER® 5024 Advanced

di cartografialasera nuvola di punti

Panoramica
Lo Z+F IMAGER® 5024 Advanced è uno scanner laser 3D progettato per operazioni di rilievo rapide ed efficienti. Fornisce flessibilità, stabilità e qualità dei dati costante per applicazioni close-range e mid-range fino a 150 m.

Qualità dei dati
Nonostante un prezzo d'ingresso competitivo, lo Z+F IMAGER® 5024 Advanced offre la stessa qualità dei dati in tutti i modi e livelli di risoluzione del modello premium Z+F IMAGER® 5024 Supreme.

Opzione di upgrade
L'IMAGER® 5024 Advanced può essere aggiornato a Z+F IMAGER® 5024 Supreme per abilitare livelli di risoluzione aggiuntivi, modalità di qualità estese e portata aumentata.

Velocità ed efficienza
L'aumentata velocità di rotazione e l'elevato tasso di dati (fino a ≈2,2 MPx/s) permettono scansioni ad alta risoluzione in circa 52 secondi. Il tempo di scansione è ridotto di circa il 50% rispetto al predecessore (IMAGER® 5016). Le impostazioni essenziali sono accessibili su un display semplificato; la configurazione completa è possibile tramite interfaccia su smartphone o tablet.

Punti tecnici principali

• Tasso dati: 2,2 MPx/s (max. 2,187 milioni di pixel/s)
• Tempo di scansione (alta risoluzione): 52 secondi
• Portata: fino a 150 m
• Livelli di risoluzione: 4
• Modalità di qualità: 3
• Interfaccia: pannello di controllo (configurabile via smartphone/tablet)
• Memoria: 256 GB

Dati colore con Z+F TopCam
L'IMAGER® 5024 Advanced supporta l'acquisizione colore esterna tramite la Z+F TopCam. Questa videocamera grandangolare fornisce informazioni colore fino a 12 volte più velocemente rispetto alla i-Cam, offrendo un'alternativa rapida per l'acquisizione del colore.

Flessibilità con Z+F FlexScan® 22
L'IMAGER® 5024 Advanced è pienamente compatibile con Z+F FlexScan® 22 per creare un sistema di rilievo mobile efficiente. I dati di scansione SLAM mobili possono essere combinati con scansioni statiche per migliorare la precisione complessiva.

Applicazioni

• Industria
• Forense
• Architettura & BIM
• Facility management
• Assicurazioni
• Archeologia
• Monumenti / Patrimonio
• Realtà virtuale

blue workflow® – funzioni

• Compatibile con Z+F FlexScan
• Compatibile con Z+F TopCam
• Registrazione in tempo reale sul sito
• Verifica dati e target
• Supporto multi-scanner
• Livellamento ottimizzato da IMU

Nota sull'unità di deflessione
Specchio rotante completamente incapsulato con camera HDR integrata e spot LED; ampio campo visivo e alta risoluzione angolare.

Caratteristiche / specifiche tecniche

• Sistema laser: Classe laser 1
• Diametro fascio / divergenza: ~3,5 mm @ 1 m / ~0,3 mrad (1/e2, semiangolo)
• Campo di misura: 0,3 m ... 150 m (intervallo di ambiguità)
• Risoluzione di distanza: 0,1 mm
• Velocità di acquisizione dati: Max. 2.187.000 pixel/s (≈2,2 MPx/s)
• Tempo di scansione (alta risoluzione): 52 s
• Errore di linearità: ≤ 1 mm + 10 ppm/m
• Rumore di distanza: 0,25 mm rms
• WLAN: 802.11 a/n/g dual band, fino a 240 MBit/s
• Archiviazione dati: 256 GB
• Controllo: pannello di controllo; interfaccia configurabile tramite smartphone/tablet
• Unità di deflessione: specchio rotante completamente incapsulato con camera HDR integrata e spot LED
• Campo visivo verticale: 320°
• Campo visivo orizzontale: 360°
• Risoluzione angolare (verticale): 0,00026° (0,93 arcsec)
• Risoluzione angolare (orizzontale): 0,00018° (0,65 arcsec)
• Precisione verticale: 0,004° (14,4 arcsec) rms
• Precisione orizzontale: 0,004° (14,4 arcsec) rms
• Velocità di rotazione: max. 96 rps
