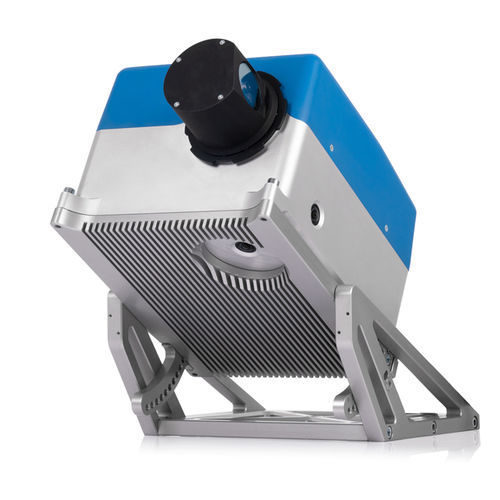

Scanner 2D Z+F PROFILER® 9020C

di cartografialasera nuvola di punti

Panoramica
Lo Z+F PROFILER 9020C è uno scanner laser 2D mobile con quattro fotocamere integrate da 5 MP che consentono la generazione di cloud di punti colorati senza apparecchiature di imaging esterne. Le fotocamere coprono i 360° dell'area di scansione da circa 0,4 m, garantendo buona fedeltà cromatica e ampio intervallo dinamico per ridurre la post-elaborazione delle immagini.

Connettività e installazione
Il PROFILER 9020C è progettato per un rapido impiego plug-and-play: trasmissione e controllo richiedono un unico cavo USB 3. Meno cablaggio riduce i tempi di installazione e il rischio di errori. Il design meccanico è compatibile con la serie P9020, permettendo lo scambio rapido tra scanner.

Calibrazione e sincronizzazione delle fotocamere
Le quattro fotocamere sono montate e calibrate in fabbrica e sincronizzate con lo scanner. Ciò elimina la calibrazione separata di fotocamere esterne e assicura l'allineamento preciso dei pixel immagine con i punti di misura. Il design compatto minimizza la parallasse e preserva la precisione in condizioni di illuminazione variabili.

Punti tecnici

• 4 fotocamere integrate (5 MP ciascuna)
• Sistema di fotocamere calibrato in fabbrica, plug-and-play
• 267 profili/s (velocità di rotazione 267 Hz)
• Circa 2 milioni di punti/pixel al secondo
• Precisione di misura fino a 0,2 mm (1–25 m)
• Portata massima fino a 182 m
• Campo visivo 360°

Prestazioni e impieghi
Con rotazione fino a 267 Hz (max 16.020 rpm) e ~2 milioni di punti/s, lo Z+F PROFILER 9020C è adatto alle applicazioni di mobile mapping ad alta velocità. La sua portata e precisione coprono la maggior parte degli scenari di rilevamento mobile, mentre le fotocamere integrate semplificano la produzione di cloud di punti colorati.

Specifiche tecniche

• Modello: Z+F PROFILER 9020C
• Fotocamere integrate: 4 × 5 MP
• Generazione di cloud di punti colorati senza fotocamere esterne
• Copertura fotocamere: campo visivo 360°, da ca. 0,4 m
• Calibrazione: montate, calibrate e sincronizzate in fabbrica
• Interfacce/cablaggio: un unico cavo USB 3 per dati e controllo
• Profili al secondo: 267 profili/s
• Punti/pixel al secondo: ca. 2.000.000
• Velocità di rotazione: 267 Hz (max 16.020 rpm)
• Portata massima: fino a 182 m
• Precisione di misura: 0,2 mm (tip. 1–25 m)
• Campo visivo: 360°
• Progettazione: compatta, bassa parallasse, intercambiabile nella serie P9020
