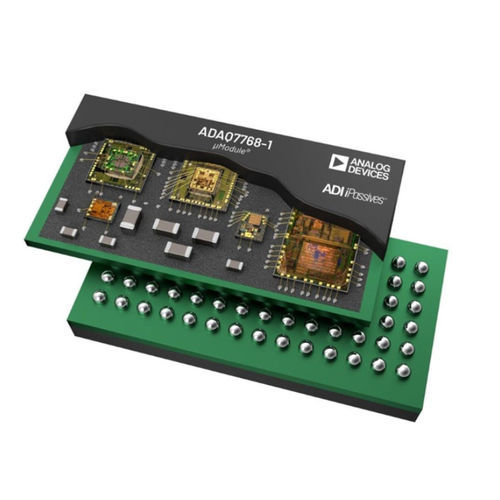

Scheda di acquisizione dati analogica ADAQ7768-1

L'ADAQ7768-1 è un sistema μModule® di acquisizione dati (DAQ) di precisione a 24 bit che incapsula i blocchi di condizionamento, conversione ed elaborazione del segnale in un unico design system-in-package (SiP) per lo sviluppo rapido di sistemi DAQ di precisione altamente compatti e ad alte prestazioni. L'ADAQ7768-1 è composto da: Un amplificatore da strumentazione programmabile (PGIA) a basso rumore, a bassa corrente di polarizzazione e ad alta larghezza di banda, in grado di amplificare e attenuare il segnale mantenendo un'elevata impedenza di ingresso. Un filtro anti-aliasing di quarto ordine, a basso rumore e fase lineare. Un driver ADC a basso rumore, bassa distorsione e larghezza di banda elevata, con un buffer di incremento della linearità opzionale. Un ADC ad alte prestazioni a media larghezza di banda a 24 bit Σ-Δ con filtro digitale programmabile. Un regolatore lineare a basso rumore e basso dropout. Buffer di riferimento. Componenti passivi critici necessari per la catena del segnale. L'ADAQ7768-1 supporta un segnale di ingresso completamente differenziale con un intervallo massimo di ±12,6 V. Ha un intervallo di tensione di ingresso di modo comune di ±12 V con un eccellente rapporto di reiezione di modo comune (CMRR). Il segnale di ingresso è completamente bufferizzato con una corrente di polarizzazione di ingresso molto bassa, tipica di 2 pA. Ciò consente una facile corrispondenza dell'impedenza di ingresso e permette all'ADAQ7768-1 di interfacciarsi direttamente con sensori ad alta impedenza di uscita. Le sette impostazioni di guadagno configurabili con i pin offrono un'ulteriore gamma dinamica del sistema e migliori prestazioni di rumore della catena del segnale con segnali di ingresso di ampiezza inferiore. Un filtro analogico passa-basso del quarto ordine, combinato con il filtro digitale programmabile dall'utente, assicura che la catena del segnale sia completamente protetta dal rumore ad alta frequenza e dai toni fuori banda presentati al nodo di ingresso dall'aliasing di ritorno nella banda di interesse.
