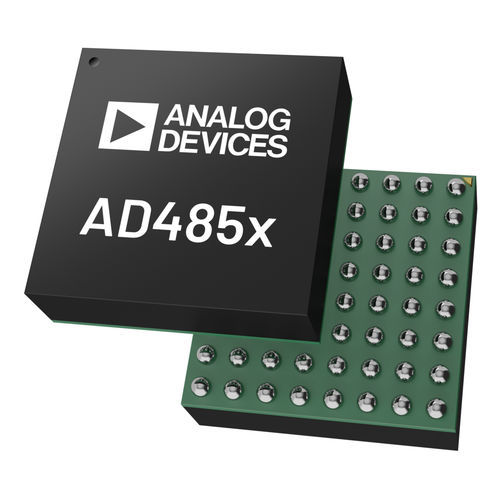

Sistema di acquisizione dati di tensione AD4855

per campionamento simultaneocompatto

L'AD4855 è un sistema di acquisizione dati (DAS) a 8 canali con campionamento simultaneo, 16 bit e 250 kSPS, completamente bufferizzato e con ingressi differenziali ad ampio range di modo comune. La sua architettura funzionale è illustrata nella Figura 1. Funzionando con un'alimentazione a bassa tensione di 5 V, con alimentazioni flessibili del buffer di ingresso e utilizzando il riferimento interno di precisione a bassa deriva e il buffer di riferimento, l'AD4855 consente di configurare in modo indipendente l'intervallo SoftSpan di ciascun canale in modo che corrisponda all'oscillazione del segnale dell'applicazione nativa, riducendo al minimo il condizionamento esterno del segnale. Per massimizzare ulteriormente la gamma dinamica a conversione singola, l'AD4855 incorpora la tecnologia SHDR (seamless high dynamic range). Quando è abilitata, il guadagno del percorso del segnale di ingresso del canale viene ottimizzato automaticamente su base campionaria, riducendo al minimo il rumore del convertitore su ciascun campione senza impattare sulla linearità. La larghezza di banda di 11 MHz, i buffer analogici di ingresso picoamp, l'ampio intervallo di modo comune di ingresso e il rapporto di reiezione del modo comune (CMRR) di 120 dB dell'AD4855 consentono al DAS di digitalizzare direttamente segnali di ingresso con oscillazioni arbitrarie su INx+ e INx-. La flessibilità del segnale di ingresso, unita alla non linearità integrale (INL) di ±160 μV, all'assenza di codici mancanti a 16 bit, al rapporto segnale/rumore (SNR) di 94,6 dB e alla gamma dinamica di 98,1 dB, rendono l'AD4855 la scelta ideale per le applicazioni che richiedono elevata accuratezza, throughput e precisione in una soluzione dall'ingombro ridotto. L'abilitazione del sovracampionamento a 16 bit offre ulteriori miglioramenti in termini di SNR e gamma dinamica. La regolazione opzionale di offset, guadagno e fase per canale consente di calibrare e rimuovere gli errori a livello di sistema a monte del DAS.
