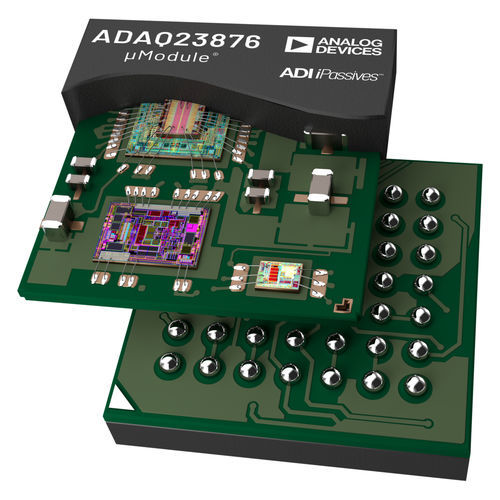

Scheda di acquisizione dati analogica ADAQ23876

16 bits

L'ADAQ23876 è una soluzione di acquisizione dati μModule® di precisione e ad alta velocità che riduce il ciclo di sviluppo di sistemi di misura di precisione trasferendo l'onere della selezione dei componenti, dell'ottimizzazione e del layout dal progettista al dispositivo. Grazie alla tecnologia SIP (System-in-Package), l'ADAQ23876 riduce il numero di componenti del sistema finale combinando più blocchi comuni di elaborazione e condizionamento del segnale in un unico dispositivo, tra cui un driver ADC (FDA) a basso rumore e completamente differenziale, un buffer di riferimento stabile e un ADC SAR (successive approximation register) ad alta velocità, a 16 bit e 15 MSPS. L'ADAQ23876 incorpora anche i componenti passivi critici con caratteristiche superiori di adattamento e deriva, utilizzando la tecnologia iPassive® di Analog Devices, Inc. per ridurre al minimo le fonti di errore dipendenti dalla temperatura e offrire prestazioni ottimizzate. Il rapido assestamento dello stadio driver dell'ADC e l'assenza di latenza dell'ADC SAR rappresentano una soluzione unica per le architetture a catena di segnali multiplexati ad alto numero di canali e per le applicazioni di loop di controllo. L'ingombro ridotto, 9 mm × 9 mm in contenitore BGA, consente di realizzare strumenti di formato ridotto senza sacrificare le prestazioni. L'integrazione del sistema risolve molte sfide progettuali, mentre il dispositivo offre la flessibilità di un circuito di retroazione del driver ADC configurabile per consentire regolazioni del guadagno o dell'attenuazione, nonché un ingresso completamente differenziale o da single-ended a differenziale. È possibile utilizzare un'alimentazione a 5 V, pur ottenendo prestazioni ottimali dal dispositivo. L'ADAQ23876 dispone di un'interfaccia digitale seriale LVDS con modalità di uscita a una o due corsie, che consente all'utente di ottimizzare la velocità dei dati dell'interfaccia per ogni applicazione.
