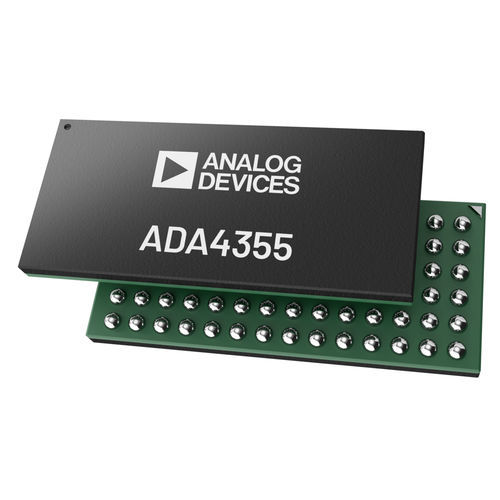

Modulo di ricezione LVDS ADA4355

otticomulticanale

L'ADA4355 è un modulo μ di ingresso in corrente completo e ad alte prestazioni. Per risparmiare spazio, l'ADA4355 include tutti i componenti attivi e passivi necessari per realizzare una soluzione completa di acquisizione dati da corrente a bit, che supporta un fattore di forma ridotto, moduli ottici e sistemi multicanale. L'amplificatore a transimpedenza (TIA) ad alta velocità del dispositivo supporta larghezze di impulso di 10 ns, consentendo un'elevata risoluzione spaziale per le misure Time of Flight (ToF). Inoltre, l'ADA4355 include tre impostazioni di guadagno TIA (TZ) per massimizzare la gamma dinamica. Un filtro passa-basso analogico (LPF) interno, selezionabile, può limitare la larghezza di banda del dispositivo con una frequenza d'angolo di 100 MHz per ridurre al minimo il rumore a banda larga, fungendo al contempo da filtro antialiasing per l'ADC a 125 MSPS. Per segnali con larghezza di banda inferiore o impulsi di segnale più ampi (ad esempio, 20 μs o più), il filtro può essere impostato su una frequenza d'angolo di 1,0 MHz per fornire un'ulteriore riduzione del rumore. L'ADC a 14 bit converte il segnale di tensione amplificato a una velocità fino a 125 MSPS ed emette i segnali digitalizzati attraverso due corsie dati seriali a bassa tensione (LVDS), che operano a velocità fino a 1 Gbps per corsia. L'uscita di clock dei dati (DCO) funziona a frequenze fino a 500 MHz e supporta il funzionamento a doppia velocità dei dati (DDR). L'ADA4355 presenta un rapido recupero dell'overdrive da un segnale di corrente di ingresso di grandi dimensioni ed è disponibile in un package CSP_BGA da 12,00 mm × 6,00 mm con un intervallo di temperatura operativa compreso tra -40°C e +85°C. APPLICAZIONI Conversione da corrente a tensione Analizzatori chimici Spettroscopia di massa Tempo di volo Rilevamento in fibra ottica OTDR Amplificatori ottici Multiplexer ottici add and drop riconfigurabili (ROADM)
