Scheda di acquisizione dati 16 bits ADAQ4001

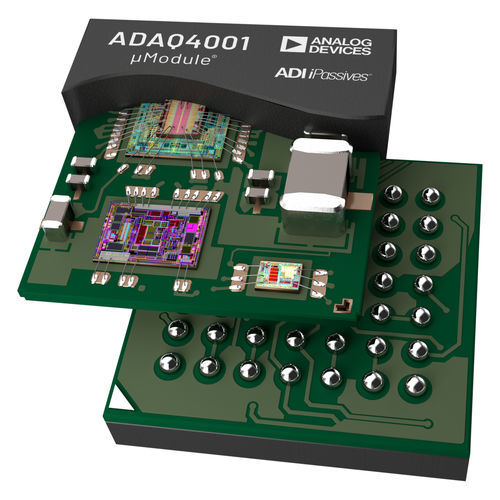

L'ADAQ4001 è un μModule® di acquisizione dati di precisione (DAQ), una soluzione a catena di segnale che riduce il ciclo di sviluppo di un sistema di misura di precisione trasferendo la sfida della progettazione della catena di segnale, la selezione dei componenti, l'ottimizzazione e il layout dal progettista al dispositivo. Grazie alla tecnologia SIP (System-in-Package), l'ADAQ4001 riduce il numero di componenti del sistema finale combinando più blocchi comuni di elaborazione e condizionamento del segnale in un unico dispositivo. Questi blocchi includono un registro ad approssimazione successiva (SAR) a 16 bit e 2 MSPS ad alta risoluzione, un convertitore analogico-digitale (ADC), un amplificatore driver ADC (FDA) a basso rumore e completamente differenziale e un buffer di riferimento stabile. Grazie all'impiego della tecnologia iPassives® di Analog Devices, Inc. l'ADAQ4001 incorpora anche componenti passivi cruciali con caratteristiche superiori di adattamento e deriva per ridurre al minimo le fonti di errore dipendenti dalla temperatura e offrire prestazioni ottimizzate (vedere la Figura 1 nella scheda tecnica). L'alloggiamento di questa catena di segnali in un piccolo CSP_BGA da 7 mm × 7 mm, passo 0,80 mm, consente di realizzare progetti con fattori di forma compatti senza sacrificare le prestazioni e di semplificare la gestione della distinta base del sistema finale. Questo livello di integrazione del sistema rende l'ADAQ4001 molto meno sensibile al layout dei circuiti stampati (PCB), pur garantendo la flessibilità necessaria per adattarsi a un'ampia gamma di livelli di segnale. L'interfaccia utente seriale compatibile con l'interfaccia SPI (Serial Peripheral Interface) è compatibile con la logica a 1,8 V, 2,5 V, 3 V o 5 V, utilizzando un'alimentazione VIO separata. Il funzionamento specifico dell'ADAQ4001 va da -40°C a +125°C. APPLICAZIONI Apparecchiature di test automatiche Automazione di macchine Controlli di processo Strumentazione medica
