Scheda di acquisizione dati analogica ADAQ7767-1

digitale

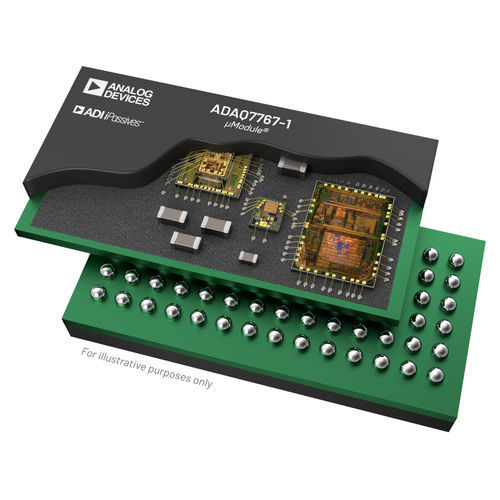

L'ADAQ7767-1 è un sistema μModule® di acquisizione dati (DAQ) di precisione a 24 bit che incapsula i blocchi di condizionamento, conversione ed elaborazione del segnale in un unico design SiP (System in Package) che consente un rapido sviluppo di sistemi DAQ di precisione altamente compatti e ad alte prestazioni. L'ADAQ7767-1 è composto da: Un filtro antialiasing di quarto ordine, a basso rumore e fase lineare (AAF) Un driver ADC a basso rumore, bassa distorsione, elevata larghezza di banda, selezionabile in base al guadagno, più un buffer di incremento della linearità opzionale Un ADC sigma delta a 24 bit a media larghezza di banda ad alte prestazioni con filtro digitale programmabile Un regolatore lineare a basso rumore e basso dropout (LDO) Buffer di riferimento Componenti passivi critici necessari per la catena del segnale L'ADAQ7767-1 supporta un'ampia varietà di tipi di ingresso, tra cui segnali unipolari e bipolari single-ended, pseudo-differenziali e differenziali, con un intervallo differenziale massimo di ±28,672 V e un intervallo di tensione di modo comune da -16 V a +12 V utilizzando IN3. Grazie alla precisione della tecnologia iPASSIVES™ di Analog Devices, l'ADAQ7767-1 offre un eccellente rapporto di reiezione di modo comune (CMRR). Le tre coppie di impostazioni di guadagno selezionabili dai pin offrono un'ulteriore gamma dinamica del sistema e migliori prestazioni di rumore della catena del segnale con segnali di ingresso di ampiezza inferiore. Nelle applicazioni che richiedono un'elevata impedenza di ingresso, l'ADAQ7767-1 consente al cliente di scegliere l'amplificatore di ingresso preferito. Un filtro analogico passa-basso del quarto ordine, combinato con il filtro digitale programmabile dall'utente, garantisce la protezione della catena del segnale dal rumore ad alta frequenza e dai toni fuori banda presentati al nodo di ingresso, evitando l'aliasing nella banda di interesse.
