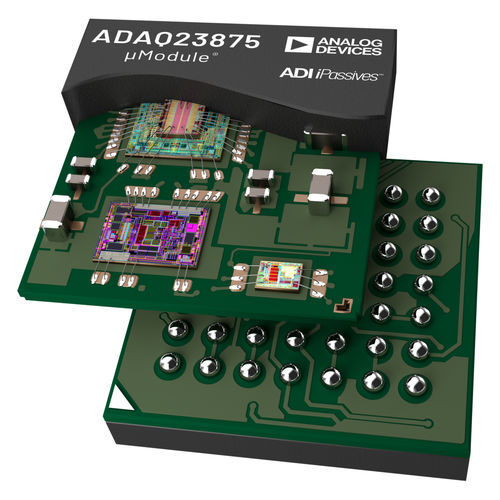

Scheda di acquisizione dati analogica ADAQ23875

digitale16 bits

L'ADAQ23875 è una soluzione di acquisizione dati μModule® di precisione e ad alta velocità che riduce il ciclo di sviluppo di sistemi di misura di precisione trasferendo l'onere della selezione dei componenti, dell'ottimizzazione e del layout dal progettista al dispositivo. Grazie alla tecnologia SIP (System-in-Package), l'ADAQ23875 riduce il numero di componenti del sistema finale combinando più blocchi comuni di elaborazione e condizionamento del segnale in un unico dispositivo, risolvendo molte sfide progettuali. Questi blocchi comprendono un driver per convertitore analogico-digitale (ADC) a basso rumore e completamente differenziale (FDA), un buffer di riferimento stabile e un ADC ad alta velocità, a 16 bit e 15 MSPS a registro ad approssimazione successiva (SAR). Utilizzando la tecnologia iPassives® di Analog Devices, Inc. l'ADAQ23875 incorpora anche componenti passivi cruciali con caratteristiche superiori di adattamento e deriva per ridurre al minimo le fonti di errore dipendenti dalla temperatura e offrire prestazioni ottimizzate (vedere Figura 1). Il rapido assestamento dello stadio driver dell'ADC, con ingresso completamente differenziale o single-ended to differential e l'assenza di latenza dell'ADC SAR, rappresenta una soluzione unica per le architetture a catena di segnali multiplexati ad alto numero di canali e per le applicazioni di loop di controllo. L'ingombro ridotto, 9 mm × 9 mm, del pacchetto CSP_BGA, consente di realizzare strumenti di formato ridotto senza sacrificare le prestazioni. Il funzionamento con alimentazione singola a 5 V è possibile pur ottenendo prestazioni ottimali dal dispositivo. L'ADAQ23875 è dotato di un'interfaccia digitale seriale di segnalazione differenziale a bassa tensione (LVDS) con modalità di uscita a una o due corsie, che consente all'utente di ottimizzare la velocità dei dati dell'interfaccia per ogni applicazione. Il funzionamento specificato del modulo μ è compreso tra -40°C e +85°C.
