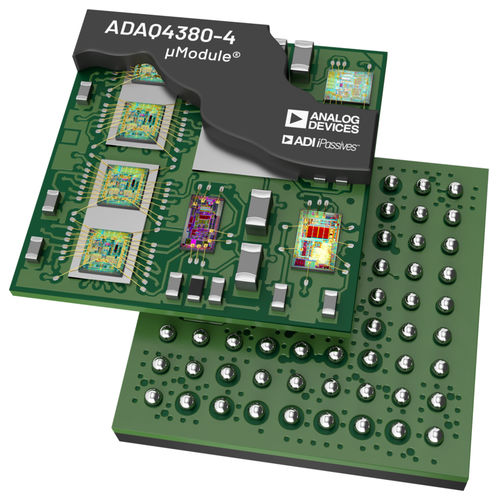

Scheda di acquisizione dati 4 canali ADAQ4380-4

analogica16 bits

L'ADAQ4380-4 è una soluzione a catena di segnali di acquisizione dati (DAQ) di precisione a quattro canali che riduce il ciclo di sviluppo di un sistema di misura di precisione trasferendo le sfide di progettazione della catena di segnali, quali la selezione dei componenti, l'ottimizzazione e il layout, dal progettista al dispositivo. Grazie alla tecnologia SIP (System-in-Package), l'ADAQ4380-4 riduce il numero di componenti del sistema finale combinando più blocchi comuni di elaborazione e condizionamento del segnale in un unico dispositivo. Questi blocchi comprendono un ADC SAR quad-canale ad alta risoluzione a 16 bit e 4 MSPS di campionamento simultaneo, un amplificatore driver ADC a basso rumore e completamente differenziale, un riferimento di tensione di precisione a 3,3 V, amplificatori buffer a basso rumore e un regolatore lineare a bassa caduta. L'ADAQ4380-4 dispone di blocchi di sovracampionamento on-chip per migliorare la gamma dinamica e ridurre il rumore a larghezze di banda inferiori. Il sovracampionamento può aumentare la risoluzione fino a due bit. Offre la flessibilità di un loop di feedback del driver ADC configurabile per consentire quattro regolazioni del guadagno e dell'attenuazione e accettare una configurazione di ingresso completamente differenziale o da single-ended a differenziale. Grazie all'impiego della tecnologia iPassives® di Analog Devices, Inc. l'ADAQ4380-4 incorpora componenti passivi critici con caratteristiche superiori di adattamento e deriva per ridurre al minimo le fonti di errore dipendenti dalla temperatura e offrire prestazioni ottimizzate della catena del segnale. Alloggiato in un piccolo contenitore CSP_BGA da 8 mm × 8 mm × 0,8 mm di passo, l'ADAQ4380-4 consente una progettazione compatta senza sacrificare le prestazioni e semplifica la gestione della distinta base del sistema finale.
