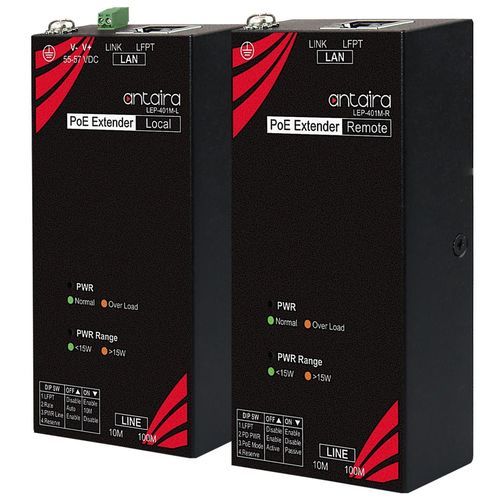

Estensore Ethernet LEP-401M-KIT

industrialePoE

Panoramica del prodottoEstensore Ethernet IP30 industriale, estensore PoE Ethernet 10/100Mbps da 800 metri (estremità locale e remota)IntroduzioneIl kit LEP-401M di Antaira Technologies contiene sia il LEP-401M-L che il LEP-401M-R. Il primo è un ricetrasmettitore a lunga portata con una porta Ethernet e una porta iniettore PoE Long Reach, mentre il secondo è un ricevitore a lunga portata con una porta PoE Long Reach Extender e una porta Ethernet PoE PSE.LEP-401M-KIT supera di gran lunga i limiti di distanza di 100 metri del cavo RJ45. Fino a 800 metri i dati e l'alimentazione possono essere trasmessi simultaneamente attraverso il cavo UTP. Questo kit è pienamente conforme agli standard IEEE 802.3, 802.3u, 802.3af/at. Lo stato di funzionamento può essere monitorato localmente attraverso una serie di LED diagnostici situati nei pannelli anteriore e posteriore.CaratteristicheSupporta l'uscita PoE standard IEEE 802.3af/at (estremità remota)Supporta MDI/MDI-X Auto-CrossoverSupporta l'Auto-NegoziazioneIngresso alimentazione DC (55~57V) (estremità locale)Supporta la configurazione della modalità automatica e manuale per la porta EthernetProtezione IP30Montaggio a pareteTemperatura di funzionamento: da -40°C a 75°CGaranzia di 5 anniContenuto della confezioneLEP-401M-L: Morsettiera a due pin e set di staffe per il montaggio a parete con vitiLEP-401M-R: Set di staffe per il montaggio a parete con vitiSpecifiche tecnicheTecnologia Standard IEEE: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3af/at Power over EthernetTipo di elaborazione: Memorizzazione e inoltroProtocollo: CSMA/CDFontrollo del flusso: Controllo di flusso a contropressione IEEE 802.3xPerformanceTransfer Rate: 14.880pps per Ethernet, 148.800pps per Fast EthernetInterfaccia EthernetConteggio porte Ethernet: LEP-401M-L: 1 porta10/100 BASE-T(X): LEP-401M-L: 1 porta per LAN, 1 porta per estensione a distanza; LEP-401M-R: 1 porta per LAN (PoE/PSE), 1 porta per estensione a distanzaPorta PoE: LEP-401M-R: 1 porta PSE (30W/porta)Assegnazione pin PoE: V+, V+, V-, V-, per i pin 1, 2, 3, 6Altra interfacciaInterruttore DIP: LEP-401M-L: DIP 1: LFPT Off/On; DIP 2: Rate Auto/10M; DIP 3: PWR Line Enable/Disable; DIP 4: ReservedLEP-401M-R: DIP 1: LFPT Off/On; DIP 2: PD PWR Enable/Disable; DIP 3: PoE Mode Active/Passive; DIP 4: ReservedIndicatore LED:LEP-401M-L: Alimentazione (verde); intervallo di potenza di consegna 15W (verde); LFPT (ambra); collegamento LAN attivo (verde), velocità di linea/link attivo 10M (ambra), 100M (verde)LEP-401M-R: Alimentazione (verde); gamma di alimentazione PoE per PD 15W (verde); LFPT (ambra); collegamento LAN attivo (verde); velocità di linea/link attivo 10M (ambra), 100M (verde)Caratteristiche meccanicheCustodia: Metallo, protezione IP30Montaggio: Montaggio a pareteDimensioni (L × H × P): 52 x 25 x 102,5 mmPeso: Unità: 0.38 lb; Spedizione: 0.75 lbRequisiti di alimentazioneConnessione di alimentazione: morsettiera rimovibile a 2 contattiTensione di ingresso: 55~57VDCConsumo di energia del sistema: LEP-401M-L: Max. Budget di potenza PoE: 30WSupporto di protezione contro le sovratensioni: protezione contro le sovratensioni a 4KV per UTPOutput Voltage: PoE 30WElimiti ambientaliTemperatura di funzionamento: da -40° a 75° C (da -40° a 167° F)Temperatura di stoccaggio: da -40° a 85° C (da -40° a 185° F)Umidità relativa ambientale: da 5% a 95% senza condensaApprovazioni normativeCertificazioni: FCC, CEEMI: FCC Parte 15 Sottoparte B Classe A, CE EN55032, EN55035EMS: EN 61000-4-2:2009, EN IEC 61000-4-3:2020, EN 61000-4-4:2012, EN 61000-4-5:2014/A1:2017, EN 61000-4-6:2014/AC:2015, EN 61000-4-8:2010Green: Conforme alla direttiva RoHSGaranzia: 5 anni
