Convertitore di velocità IMC-C1000-WB-S1-T

di mediadi temperaturadi potenza

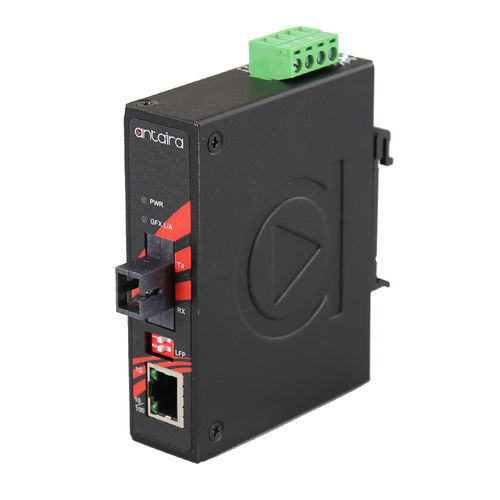

La serie IMC-C1000-WB-S1-T di Antaira Technologies è un convertitore multimediale compatto da Ethernet a fibra con grado di protezione IP30, dotato di una porta Ethernet 10/100/1000TX e di un'interfaccia fissa in fibra che supporta connettori ST o SC a seconda del modello. Esistono modelli che supportano il multimodale e il monomodale per supportare applicazioni con una varietà di distanze in fibra. La serie IMC-C1000-WB-S1-T è dotata di una funzione integrata di "Link Fault Pass Through" (LFP) e "Far End Fault" (FEF) con ingressi di alimentazione ridondanti da 12~48VDC con protezione da inversione di polarità e sovraccarico di corrente. Questa serie di prodotti supporta l'orientamento su guida DIN e il montaggio a parete e offre un intervallo di temperatura operativa per EOT: da -40°C a 80°C.Caratteristiche1*10/100/1000Tx Gigabit Ethernet1*1000x Connettore SC/ST (Multi / Single-Mode)Supporto porta RJ45 Funzione Auto MDI / MDI-XNegoziazione automatica della velocità, Half / Full DuplexArchitettura di commutazione store-and-forwardPassaggio di guasto del collegamento incorporato (LFP)Guasto di estremità lontana incorporato (FEF)Supporto Jumbo Frame: 10k byteDesign di alimentazione ridondante ad ampio raggioIngresso di alimentazione ridondante: 12~48VDCProtezione contro l'inversione di polarità dell'alimentazioneProtezione contro la corrente di sovraccaricoProtezione DIN-Rail o installabile a pareteProtezione IP30Garanzia di 5 anniContenuto della confezioneCavo DC - 18 AWG con jack DC 5,5x2,1mmIMC-C1000-WB-S1-Set di staffe per il montaggio a parete con vitiAccessori opzionaliDIN-RACK-2U: Adattatore da guida Din a rack 19" per tutti i prodotti montabili su guida Din, altezza 2USpecifiche tecnicheTecnologia: IEEE 802.3 10Base-T Ethernet, IEEE 802.3u 100Base-TX Fast Ethernet, IEEE 802.3ab 1000Base-T Gigabit Ethernet, IEEE 802.3z 1000Base-X Gigabit FiberTipo di elaborazione: Memorizzazione e inoltroProtocollo: CSMA/CDFontrollo del flusso: Controllo di flusso a contropressione IEEE 802.3xPerformanceDimensione tabella MAC: 8KJumbo Frame: 10K byteBuffer di memoria: 1MbitTasso di trasferimento: 14.880pps per la porta Ethernet, 148.800pps per la porta Fast Ethernet, 1.488.000pps per la porta Gigabit Ethernet Interfaccia Ethernet Conteggio porte Ethernet: 1 porta10/100/1000 BASE-T(X): 1 porta RJ45 con 10/100/1000T(X), velocità di negoziazione automatica, modalità Full/Half duplex e connessione MDI/MDI-X automatica Interfaccia fibra Conteggio porte fibra: 1 porta1000 BASE-X Fibra: 1 ×1000 connettore tipo SC (WDM-B), monomodale: 9/125um o 10/125umLunghezza d'onda: TX: 1550nm - RX: 1310nmDistanza di trasmissione: 10 kmLink Loss Forward: LFP (Link Fault Pass Through)Altra interfacciaInterruttore DIP: Interruttore DIP 1 (ON) e interruttore DIP (OFF): Abilitazione LFP (Link Fault Pass); DIP-Switch 1 (OFF) e DIP Switch (OFF): Disabilitazione LFP (Link Fault Pass)Indicatore LED: Alimentazione (PWR): On / Off; Porta fibra (GFX): Link / Act; Porta Ethernet: Link / ActCaratteristiche meccanicheInvolucro: Metallo, protezione IP30Montaggio: Montaggio su guida DIN, montaggio a parete (opzionale)Dimensioni (L × A × P): 26 × 95 × 75 mmPeso: Unità: 0.595 lb; Spedizione: 0.86 lbRequisiti di alimentazioneConnessione di alimentazione: Morsettiera rimovibile a 4 contattiTensione di ingresso: 12V-48V CC, ingresso ridondanteRidondanza di alimentazione: SìConsumo di energia del sistema: 2,2 WattProtezione da sovraccarico di corrente: PresenteProtezione da inversione di polarità: PresenteLimiti ambientaliTemperatura di funzionamento: da -40° a 80° C (da -40° a 176° F)Temperatura di stoccaggio: da -40° a 85° C (da -40° a 185° F)Umidità relativa ambientale: da 5% a 95% senza condensaApprovazioni normativeCertificazioni: FCC, CEUL 61010-1 / UL 61010-2-201: ✔EMI: FCC Parte 15 Sottoparte B Classe A, CE EN 55032 Classe A, EN 61000-6-4 Classe AEMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnetico)Test di stabilità: Caduta libera: IEC60068-2-32, Urti: IEC 60068-2-27, Vibrazioni: IEC 60068-2-6Verde: Conforme alla direttiva RoHSGaranzia: 5 anni
