Convertitore di velocità IMP-C100-ST-S3-T

di mediadi temperaturadi pressione

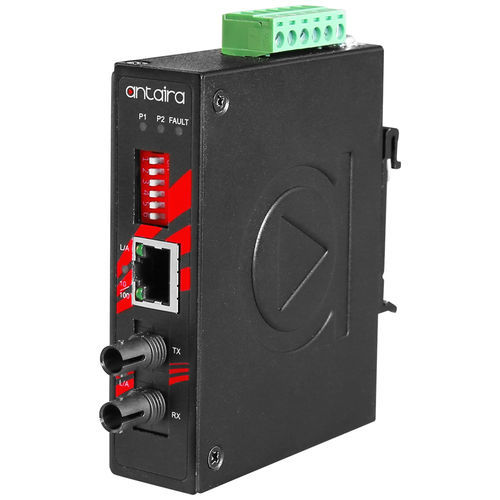

Panoramica del prodotto IMP-C100-ST-S3-T di Antaira Technologies è un convertitore multimediale Ethernet-fibra compatto con grado di protezione IP30, dotato di una porta Ethernet 10/100TX che supporta PoE ad alta potenza IEEE 802.3at (fino a 30 watt) e di un'interfaccia fissa in fibra che supporta connettori ST.Questo modello supporta il Single-Mode ed è progettato per applicazioni industriali che richiedono l'estensione della distanza in fibra ottica con il minimo ingombro. È dotato di funzioni integrate di "Link Fault Pass Through" (LFP) e "Far End Fault" (FEF), con ingressi di alimentazione ridondanti da 48~55VDC, inversione di polarità e protezione dalla corrente di sovraccarico. Il modello supporta l'orientamento su guida DIN e il montaggio a parete e offre un intervallo di temperatura operativa compreso tra -40° e 80°C.Caratteristiche1× 10/100TX Fast Ethernet con PoE conforme a IEEE 802.3at+1× 100FX ST Connettore (monomodale)La porta RJ45 supporta la funzione Auto MDI / MDI-XNegoziazione automatica della velocità, Half / Full DuplexArchitettura di commutazione store-and-forwardPassaggio di guasto del collegamento incorporato (LFP)Guasto dell'estremità lontana incorporato (FEF)Design di alimentazione ridondante ad ampio raggioIngresso di alimentazione ridondante: 48~55VDCProtezione contro l'inversione di polarità dell'alimentazioneProtezione contro la corrente di sovraccaricoProtezione DIN-Rail o installabile a pareteProtezione IP30Garanzia di 5 anniContenuto della confezione1 - Cavo CC -18 AWG e jack CC 5,5x2,1 mm1 - IMP-C100-ST-S3-T1 - Guida rapida all'installazione1 - Set di staffe e viti per il montaggio a pareteSpecifiche tecniche: IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet, IEEE 802.3af/at Power Over EthernetTipo di elaborazione: Memorizzazione e inoltroProtocollo: CSMA/CDFontrollo del flusso: Controllo di flusso a contropressione IEEE 802.3xBuffer di memoria: 128 kbitTasso di trasferimento: 14.880pps per la porta Ethernet, 148.800pps per la porta Fast EthernetConteggio porte Ethernet: 1 porta10/100 BASE-T(X): 1 × porta RJ45 con 10/100TX, velocità di negoziazione automatica, modalità Full/Half duplex e connessione MDI/MDI-X automaticaPorta PoE: 1 porta (30W/porta)Assegnazione pin PoE: V+, V+, V-, V-, per i pin 1, 2, 3, 6 (End-span, modalità A)Conteggio porte in fibra: 1 porta100 BASE-FX Fibra: 1 × connettore 100FX tipo ST, monomodale: 9/125um o 10/125umLunghezza d'onda: 1310nmDistanza di trasmissione: 30 kmPerdita di collegamento in avanti: LFP (Link Fault Pass Through)Interruttore DIP: DIP-Switch 1: Abilitazione/Disabilitazione LFP; DIP-Switch 2: Modalità convertitore/Modalità commutatore; DIP-Switch 3: Modalità Half-Duplex della porta in fibra; DIP-Switch 4: Disabilitazione/Abilitazione dell'auto-negoziazione della porta in rame; DIP-Switch 5: Porta rame 10Mbps/100Mbps; DIP-Switch 6: Porta rame modalità Half-DuplexIndicatore LED: Alimentazione 1, Alimentazione 2, Guasto: On/Off; Porta fibra: Collegamento/Atto; Porta Ethernet: Collegamento/Atto; PoE: On - collegato a dispositivi PDInvolucro: Metallo, protezione IP30Montaggio: Montaggio su guida DIN, montaggio a parete (opzionale)Dimensioni (L × A × P): 26 × 95 × 75 mmPeso: Unità: 0.661 lb; Spedizione: 0.903 lbConnessione di alimentazione: Morsettiera rimovibile a 6 contattiTensione di ingresso: 48 V-55 V CC, ingresso ridondanteRidondanza di alimentazione: SìUscita di ritrasmissione: 24V DC, 1A resistivoConsumo di energia del sistema: 2,4 WattMax. Budget di potenza PoE: Max. 30 WattProtezione da sovraccarico di corrente: PresenteProtezione da inversione di polarità: PresenteTemperatura di funzionamento: da -40° a 80° C (da -40° a 176° F)Temperatura di stoccaggio: da -40° a 85° C (da -40° a 185° F)Umidità relativa ambientale: da 5% a 95% senza condensaCertificazioni: FCC, CE, UL 61010-1 / UL 61010-2-201EMI: FCC Parte 15 Sottoparte B Classe A, CE EN 55032 Classe A, EN 61000-6-4 Classe AEMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnetico)Test di stabilità: Caduta libera: IEC60068-2-32, Urti: IEC 60068-2-27, Vibrazioni: IEC 60068-2-6Verde: Conforme alla direttiva RoHSGaranzia: 5 anni
