Convertitore di protocolli IMP-C100-ST-M

di lunghezza d'ondadi velocitàdi media

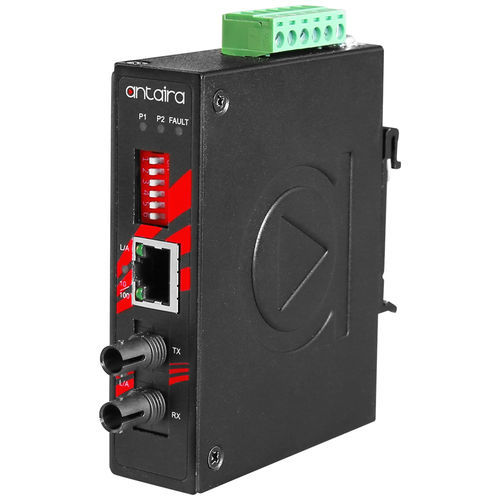

Panoramica del prodotto L'IMP-C100-ST-M di Antaira Technologies è un convertitore di media Ethernet a fibra compatto con classificazione IP30, dotato di una porta Ethernet 10/100TX che supporta PoE ad alta potenza IEEE 802.3at (fino a 30 watt) e un'interfaccia in fibra fissa con connettore ST. Il modello supporta il Multi-Mode per applicazioni con una varietà di distanze e tipi di fibra. È progettato per soddisfare applicazioni industriali che richiedono l'estensione della distanza in fibra ottica utilizzando uno spazio minimo. L'IMP-C100-ST-M ha una funzione integrata di "Link Fault Pass Through" (LFP) e "Far End Fault" (FEF) con ingressi di alimentazione ridondanti da 48~55VDC con protezione contro l'inversione di polarità e sovraccarico di corrente. Il modello supporta orientamenti montabili su guida DIN e a parete e fornisce un intervallo di temperatura operativa in STD: -10°C a 70°C. Caratteristiche - 1*10/100TX Fast Ethernet con PoE+ conforme a IEEE 802.3at - 1*100FX Connettore ST (Multi-Mode) - Porta RJ45 con funzione Auto MDI / MDI-X - Velocità di negoziazione automatica, mezzo / pieno duplex - Architettura di commutazione Store-and-Forward - Link Fault Pass Through (LFP) integrato - Far End Fault (FEF) integrato - Design di alimentazione ridondante a largo raggio - Ingresso di alimentazione ridondante: 48~55VDC - Protezione contro l'inversione di polarità - Protezione contro il sovraccarico di corrente - Montabile su guida DIN o a parete - Protezione IP30 - Garanzia di 5 anni Contenuto della confezione - 1 - Cavo DC –18 AWG e jack DC 5.5x2.1mm - 1 - IMP-C100-ST-M - 1 - Guida di installazione rapida - 1 - Set di staffe di montaggio a parete e viti Specifiche tecniche - Standard IEEE: IEEE 802.3 Ethernet 10BASE-T, IEEE 802.3u Fast Ethernet 100BASE-TX, IEEE 802.3af/at Power Over Ethernet - Tipo di elaborazione: Store and Forward - Protocollo: CSMA/CD - Controllo del flusso: Controllo del flusso a pressione posteriore IEEE 802.3x - Buffer di memoria: 128 kbits - Velocità di trasferimento: 14,880pps per la porta Ethernet, 148,800pps per la porta Fast Ethernet - Numero di porte Ethernet: 1 porta - 10/100 BASE-T(X): 1 × Porta RJ45 con 10/100TX, velocità di negoziazione automatica, modalità duplex completo/mezzo e connessione auto MDI/MDI-X - Porta PoE: 1 porta (30W/porta) - Assegnazione dei pin PoE: V+, V+, V-, V-, per i pin 1, 2, 3, 6 (End-span, Mode A) - Numero di porte in fibra: 1 porta - Fibra 100 BASE-FX: 1 × connettore di tipo ST 100FX; Multi-mode: 50/125um o 62.5/125um - Lunghezza d'onda: 1310nm - Distanza di trasmissione: 2 km - Link Loss Forward: LFP (Link Fault Pass Through) - Interruttore DIP: Interruttore DIP 1: LFP (Link Fault Pass) Abilita/Disabilita; Interruttore DIP 2: Modalità Convertitore/Modalità Switch; Interruttore DIP 3: Modalità Mezzo-Duplex Porta Fibra/Modalità Mezzo-Duplex; Interruttore DIP 4: Disabilitazione/Abilitazione negoziazione automatica porta rame; Interruttore DIP 5: Porta rame 10Mbps/100Mbps; Interruttore DIP 6: Modalità Mezzo-Duplex Porta Rame/Modalità Mezzo-Duplex - Indicatore LED: Alimentazione 1, Alimentazione 2, Guasto: Acceso / Spento; Porta Fibra: Collegamento / Attivazione; Porta Ethernet: Collegamento / Attivazione; PoE: Acceso-collegato a dispositivi PD - Alloggiamento: Metallo, protezione IP30 - Montaggio: Montaggio su guida DIN, Montaggio a parete (Opzionale) - Dimensioni (L × A × P): 26 × 95 × 75 mm - Peso: Unità: 0.661 lb; Spedizione: 0.903 lb - Connessione di alimentazione: Blocco terminale rimovibile a 6 contatti - Tensione di ingresso: 48V–55V DC, Ingresso ridondante - Ridondanza di alimentazione: Sì - Uscita relè: 24V DC, 1A resistivo - Consumo energetico del sistema: 2.4 Watts - Budget di potenza PoE max.: Max. 30 Watts - Protezione contro il sovraccarico di corrente: Presente - Protezione contro l'inversione di polarità: Presente - Temperatura operativa: -10° a 70° C (14° a 158° F) - Temperatura di stoccaggio: -40° a 85° C (-40° a 185° F) - Umidità relativa ambientale: 5% a 95% senza condensa - Certificazioni: FCC, CE, UL 61010-1 / UL 61010-2-201 - EMI: FCC Parte 15 Sottoparte B Classe A, CE EN 55032 Classe A, EN 61000-6-4 Classe A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnetico) - Test di stabilità: Caduta libera: IEC60068-2-32, Urto: IEC 60068-2-27, Vibrazione: IEC 60068-2-6 - Ecologico: Conforme RoHS - Garanzia: 5 anni
