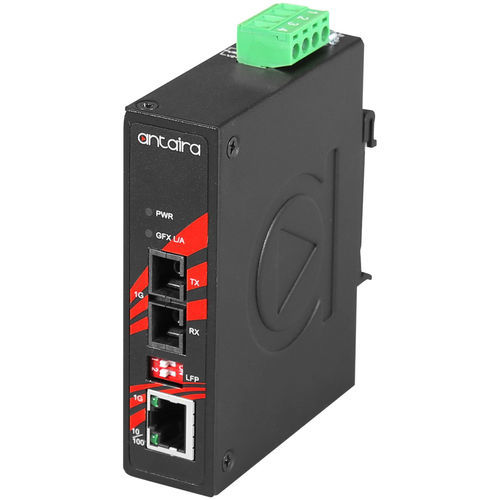

Convertitore di protocolli IMC-C1000-M

di lunghezza d'ondadi velocitàdi media

Panoramica del prodotto La serie IMC-C1000-M di Antaira Technologies è un convertitore di media Ethernet a fibra gigabit compatto con classificazione IP30, dotato di una porta Ethernet 10/100/1000TX e un'interfaccia in fibra fissa che supporta connettori ST o SC a seconda del modello. Esistono modelli che supportano il multi-mode e il single-mode per supportare applicazioni con una varietà di distanze in fibra. È perfettamente progettato per soddisfare applicazioni industriali che richiedono estensione della distanza e capacità di larghezza di banda elevata. La serie IMC-C1000-M ha una funzione integrata di "Link Fault Pass Through" (LFP) e "Far End Fault" (FEF) con ingressi di alimentazione ridondanti da 12~48VDC con protezione contro l'inversione di polarità e sovraccarico di corrente. Questa serie di prodotti supporta orientamenti montabili su guida DIN e a parete e fornisce modelli di intervallo di temperatura operativa in STD: -10°C a 70°C. Caratteristiche - 1*10/100/1000Tx Ethernet Gigabit - 1*1000x Connettore SC/ST (Multi / Single-Mode) - Porta RJ45 con funzione Auto MDI / MDI-X - Velocità di negoziazione automatica, metà / pieno duplex - Architettura di commutazione Store-and-Forward - Link Fault Pass Through (LFP) integrato - Far End Fault (FEF) integrato - Supporto Jumbo Frame: 10k byte - Design di alimentazione ridondante a largo raggio - Ingresso di alimentazione ridondante: 12~48VDC - Protezione contro l'inversione di polarità - Protezione contro il sovraccarico di corrente - Montabile su guida DIN o a parete - Protezione IP30 - Garanzia di 5 anni Contenuto della confezione - Cavo DC - 18 AWG con jack DC 5.5x2.1mm - IMC-C1000-M - Set staffe di montaggio a parete con viti Accessori opzionali - DIN-RACK-2U: Adattatore per montaggio su rack da 19" per tutti i prodotti montabili su guida DIN, altezza 2U Specifiche tecniche Tecnologia - Standard IEEE: IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Ethernet veloce 100Base-TX, IEEE 802.3ab Ethernet gigabit 1000Base-T, IEEE 802.3z Fibra gigabit 1000Base-X - Tipo di elaborazione: Store and Forward - Protocollo: CSMA/CD - Controllo del flusso: Controllo del flusso a pressione posteriore IEEE 802.3x Prestazioni - Dimensione tabella MAC: 8K - Jumbo Frame: 10K byte - Buffer di memoria: 1Mbit - Velocità di trasferimento: 14,880pps per porta Ethernet, 148,800pps per porta Ethernet veloce, 1,488,000pps per porta Ethernet gigabit Interfaccia Ethernet - Numero di porte Ethernet: 1 porta - 10/100/1000 BASE-T(X): 1 × Porta RJ45 con 10/100/1000T(X), velocità di negoziazione automatica, modalità duplex completo/metà e connessione auto MDI/MDI-X Interfaccia in fibra - Numero di porte in fibra: 1 porta - Fibra 1000 BASE-X: 1 × connettore di tipo SC 1000 - Multi-mode: 50/125um o 62.5/125um - Lunghezza d'onda: 850nm - Distanza di trasmissione: 550 m - Perdita di collegamento in avanti: LFP (Link Fault Pass Through) Altra interfaccia - Interruttore DIP: Interruttore DIP 1(ON) & Interruttore DIP(OFF): LFP (Link Fault Pass) Abilitato; Interruttore DIP 1(OFF) & Interruttore DIP(OFF): LFP (Link Fault Pass) Disabilitato - Indicatore LED: Alimentazione (PWR): Acceso / Spento; Porta in fibra (GFX): Collegamento / Attività; Porta Ethernet: Collegamento / Attività Caratteristiche meccaniche - Alloggiamento: Metallo, protezione IP30 - Montaggio: Montaggio su guida DIN, montaggio a parete (Opzionale) - Dimensioni (L × A × P): 26 × 95 × 75 mm - Peso: Unità: 0.595 lb; Spedizione: 0.86 lb Requisiti di alimentazione - Connessione di alimentazione: Blocco terminale rimovibile a 4 contatti - Tensione di ingresso: 12V–48V DC, ingresso ridondante - Ridondanza di alimentazione: Sì - Consumo energetico del sistema: 2.2 Watt - Protezione contro il sovraccarico di corrente: Presente - Protezione contro l'inversione di polarità: Presente Limiti ambientali - Temperatura operativa: -10° a 70° C (14° a 158° F) - Temperatura di stoccaggio: -40° a 85° C (-40° a 185° F) - Umidità relativa ambientale: 5% a 95% senza condensa Approvazioni normative - Certificazioni: FCC, CE - UL 61010-1 / UL 61010-2-201: ✔ - EMI: FCC Parte 15 Sottoparte B Classe A, CE EN 55032 Classe A, EN 61000-6-4 Classe A - EMS: CE EN 55024, EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnetico) - Test di stabilità: Caduta libera: IEC60068-2-32, Urto: IEC 60068-2-27, Vibrazione: IEC 60068-2-6 - Verde: Conforme RoHS - Garanzia: 5 anni
