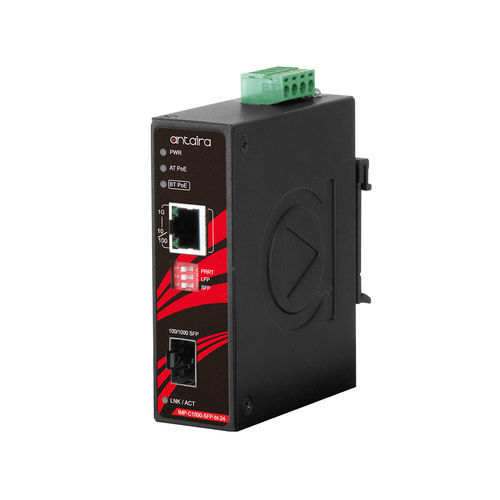

Convertitore di protocolli IMP-C1000-SFP-bt-24-T

di lunghezza d'ondadi velocitàdi media

Panoramica del prodotto Convertitore di media compatto industriale Gigabit IEEE 802.3bt Ethernet a fibra, 1*10/100/1000T RJ45 (90W/porta) a 1*100/1000 slot SFP; Ingresso di alimentazione 12~55VDC, EOT: -40° a 75°C. Introduzione La serie IMP-C1000-SFP-bt-24 di Antaira Technologies è un convertitore di media Ethernet a fibra gigabit compatto con classificazione IP30 che presenta una porta Ethernet 10/100/1000T che supporta PoE ad alta potenza IEEE 802.3bt fornendo fino a 90 watt, e ha uno slot SFP a doppia velocità 100/1000. È perfettamente progettato per soddisfare le applicazioni industriali che richiedono estensione della distanza e capacità di larghezza di banda elevata. Questo piccolo fattore di forma è ideale per risparmiare spazio in applicazioni esterne come automazione industriale, sicurezza, trasporto ITS, energia/utilità, impianti di trattamento delle acque reflue e qualsiasi altro ambiente climatico estremo. La serie IMP-C1000-SFP-bt-24 ha una funzione integrata di tecnologia di reset remoto PD (PRRT). La funzione PRRT consente all'utente di riavviare a distanza il convertitore di media e resettare il dispositivo alimentato collegato (PD). L'unità ha anche ingressi di alimentazione ridondanti 12~55VDC con protezione contro l'inversione di polarità e sovraccarico di corrente. Questa serie di prodotti supporta orientamenti montabili su guida DIN e a parete e ci sono due modelli di intervallo di temperatura operativa in STD: -10°C a 65°C e EOT: -40°C a 75°C. Caratteristiche - 1-Porta 10/100/1000T RJ45 con PoE conforme a IEEE 802.3bt - 1-Porta 100/1000X Slot SFP - Supporto della funzione di passaggio guasto di collegamento (LFP) - Supporto della funzione di tecnologia di reset remoto PD (PRRT) - Design della custodia in metallo robusto IP30 - Ingresso di alimentazione: 12~55VDC in blocco terminale a 4 pin - Montabile su guida DIN o a parete - Intervallo di temperatura operativa: EOT: -40° a 75°C - Garanzia di 5 anni Contenuto della confezione - 1 - Guida all'installazione rapida - 1 - IMP-C1000-SFP-bt-24-T - 1 - Set di staffe di montaggio a parete con viti - 1 - Cavo DC - 18 AWG e jack DC 5.5x2.1mm Accessori opzionali - SFP-100M-T: Transceiver SFP in fibra da 100 Mbps, Multi-Mode 2km / LC / 1310nm, -40º~85ºC - SFP-100S20-T: Transceiver SFP in fibra da 100 Mbps, Single-Mode 20km / LC / 1310nm, -40º~85ºC - SFP-M-T: Transceiver SFP in fibra da 1 Gigabit, Multi Mode 550M / LC / 850nm, -40º~85ºC - SFP-S10-T: Transceiver SFP in fibra da 1 Gigabit, Single-Mode 10km / LC / 1310nm, -40º~85ºC Specifiche tecniche - Standard IEEE: IEEE 802.3 Ethernet 10BASE-T, IEEE 802.3u Ethernet veloce 100BASE-TX, IEEE 802.3ab Ethernet Gigabit 1000BASE-T, IEEE 802.3z Fibra Gigabit 1000BASE-X, IEEE 802.3af/at/bt Alimentazione tramite Ethernet - Tipo di elaborazione: Memorizza e inoltra - Protocollo: CSMA/CD - Controllo del flusso: Controllo del flusso IEEE 802.3x, controllo del flusso di pressione inversa - Dimensione della tabella MAC: 8K - Frame Jumbo: 10K byte - Buffer di memoria: 1Mbit - Velocità di trasferimento: 14,880pps per porta Ethernet, 148,800pps per porta Ethernet veloce, 1,488,000pps per porta Ethernet Gigabit - Conteggio delle porte Ethernet: 1 porta - 10/100/1000 BASE-T(X): 1 × Porta RJ45 con 10/100/1000T con PoE IEEE 802.3bt, velocità di negoziazione automatica, modalità duplex completo/metà, e connessione auto MDI/MDI-X - Porta PoE: 1 porta (90W/porta) - Assegnazione dei pin PoE: V+, V+, V-, V-, per i pin 1, 2, 3, 6 (End-span, Modalità A) - Conteggio delle porte in fibra: 1 porta - 100/1000 BASE-(F)X SFP: 1 porta - Lunghezza d'onda: Si riferisce ai moduli SFP - Distanza di trasmissione: Dipende dai moduli SFP - Perdita di collegamento in avanti: LFP (Passaggio guasto di collegamento) - Interruttore DIP: Interruttore DIP 1: Tecnologia di reset remoto PD (PRRT) Abilita/Disabilita; Interruttore DIP 2: LFP (Passaggio guasto di collegamento) Abilita/Disabilita; Interruttore DIP 3: 100Mbps/1000Mbps - Indicatore LED: LED di stato dell'alimentazione, LED PoE abilitato IEEE802.3af/at, LED PoE abilitato IEEE 802.3bt; Porte Ethernet: Trasmissione dati On-Link/Flash; SFP: Collegamento/Attivo - Custodia: Metallo, protezione IP30 - Montaggio: Montaggio su guida DIN, Montaggio a parete (Opzionale) - Dimensioni (L × A × P): 30 × 95 × 75 mm - Peso: Unità: 0.74 lb; Spedizione: 0.97 lb - Connessione di alimentazione: Blocco terminale rimovibile a 4 contatti - Tensione di ingresso: 12V–55V DC, Ingresso ridondante - Ridondanza di alimentazione: Sì - Consumo energetico del sistema: 3 Watt - Budget massimo di potenza PoE: Max. 90 Watt - Protezione da sovraccarico di corrente: Presente - Protezione contro l'inversione di polarità: Presente - Temperatura operativa: -40° a 75° C (-40° a 167° F) - Temperatura di stoccaggio: -40° a 85° C (-40° a 185° F) - Umidità relativa ambientale: 5% a 95% senza condensa - Certificazioni: FCC, CE - UL 61010-1 / UL 61010-2-201: ✔ - EMI: FCC Parte 15 Sottoparte B Classe A, CE EN55032/EN 61000-6-4 Classe A - EMS: CE EN55035/EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnetico) - Test di stabilità: Caduta libera: IEC60068-2-32, Urto: IEC 60068-2-27, Vibrazione: IEC 60068-2-6 - Verde: Conforme RoHS - Garanzia: 5 anni
