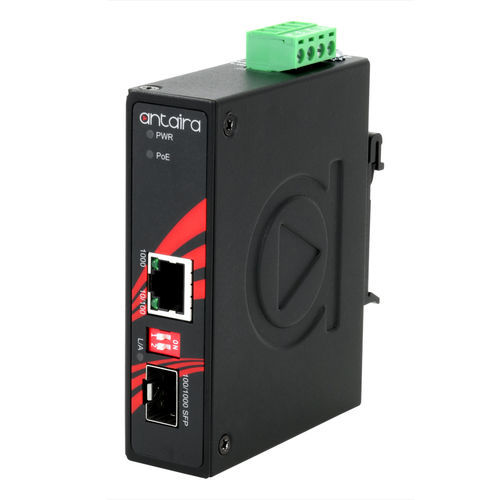

Convertitore di protocolli IMP-C1000-SFP-T

di velocitàmultimediali gigabitdi temperatura

Panoramica del prodotto La serie IMP-C1000-SFP di Antaira Technologies è un convertitore di media Ethernet a fibra gigabit compatto con classificazione IP-30, dotato di una porta Ethernet 10/100/1000TX che supporta PoE ad alta potenza IEEE 802.3at (fino a 30 watt) e uno slot SFP a doppia velocità 100/1000. Progettato per applicazioni industriali che richiedono estensione della distanza e alta larghezza di banda, il suo formato compatto è ideale per l'uso esterno nell'automazione delle fabbriche, sicurezza, trasporto ITS, energia/utilità, impianti di trattamento delle acque/acque reflue e altri ambienti estremi. La serie IMP-C1000-SFP include funzioni integrate di "Link Fault Pass Through" (LFP) e "Far End Fault" (FEF), ingressi di alimentazione ridondanti da 48~55VDC con protezione contro l'inversione di polarità e sovraccarico di corrente. Supporta il montaggio su guida DIN e a parete, con due modelli di temperatura operativa: STD: -10°C a 70°C e EOT: -40°C a 80°C. Caratteristiche - Design compatto di grado industriale - Convertitore di media da UTP a fibra - Funzione di iniettore PoE integrato a 1 porta - Porta RJ-45 supporta la funzione Auto MDI/MDI-X - Velocità di negoziazione automatica, half/full duplex - Architettura di commutazione Store-and-Forward - Funzioni integrate di Link Fault Pass Through (LFP) e Far End Fault (FEF) - Supporto Jumbo Frame: 10k byte - Design di alimentazione ridondante a largo raggio - Ingresso di alimentazione ridondante: 48~55VDC - Modello di temperatura operativa ampia disponibile (-40°C a 80°C) - Protezione contro l'inversione di polarità - Protezione contro il sovraccarico di corrente - Montaggio su guida DIN o a parete - Protezione IP30 - Garanzia di 5 anni Contenuto della confezione - IMP-C1000-SFP - Guida all'installazione rapida - 1 × Convertitore di media gigabit industriale IMP-C1000-SFP - 1 × Set di staffe per montaggio a parete con viti - 1 × Cavo DC –18 AWG e jack DC 5.5x2.1mm Accessori opzionali - SFP-100M-T: Ricetrasmettitore SFP in fibra da 100 Mbps, Multi-Mode 2km / LC / 1310nm, -40º~85ºC - SFP-100S20-T: Ricetrasmettitore SFP in fibra da 100 Mbps, Single-Mode 20km / LC / 1310nm, -40º~85ºC - SFP-M-T: Ricetrasmettitore SFP in fibra da 1 Gigabit, Multi Mode 550M / LC / 850nm, -40º~85ºC - SFP-S10-T: Ricetrasmettitore SFP in fibra da 1 Gigabit, Single-Mode 10km / LC / 1310nm, -40º~85ºC Specifiche tecniche - Standard IEEE: IEEE 802.3 Ethernet 10Base-T, IEEE 802.3u Fast Ethernet 100Base-TX, IEEE 802.3ab Gigabit Ethernet 1000Base-T, IEEE 802.3z Fibra Gigabit 1000Base-X, IEEE 802.3af/at Power over Ethernet - Tipo di elaborazione: Store and Forward - Protocollo: CSMA/CD - Controllo del flusso: Controllo del flusso a pressione posteriore IEEE 802.3x - Dimensione della tabella MAC: 8K - Jumbo Frame: 10K byte - Buffer di memoria: 1Mbit - Velocità di trasferimento: 14,880pps per porta Ethernet, 148,800pps per porta Fast Ethernet, 1,488,000pps per porta Gigabit Ethernet - Porta Ethernet: 1 × Porta RJ45 con 10/100/1000TX con PoE+, velocità di negoziazione automatica, modalità duplex completa/parziale, e connessione auto MDI/MDI-X - Porta PoE: 1 porta (30W/porta) - Assegnazione pin PoE: V+, V+, V-, V-, per pin 1, 2, 3, 6 (End-span, Mode A) - Porta Fibra: 1 porta 100/1000 BASE-(F)X SFP (dipende dal modulo SFP) - Perdita di collegamento in avanti: LFP (Link Fault Pass Through) - Interruttore DIP: Interruttore DIP 1: LFP Abilita/Disabilita; Interruttore DIP 2: SFP 100Mbps/1000Mbps - Indicatore LED: Unità: PWR, PoE; TX: Link/Act/Speed; Fibra: Link/Act/Speed - Alloggiamento: Metallo, protezione IP30 - Montaggio: Montaggio su guida DIN, Montaggio a parete (Opzionale) - Dimensioni (L × A × P): 26 × 95 × 75 mm - Peso: Unità: 0.55 lb; Spedizione: 0.99 lb - Connessione di alimentazione: Blocco terminale rimovibile a 4 contatti - Tensione di ingresso: 48V–55V DC, Ingresso ridondante - Ridondanza di alimentazione: Sì - Consumo energetico del sistema: 3 Watt - Budget di potenza PoE max.: Max. 30 Watt - Protezione contro il sovraccarico di corrente: Presente - Protezione contro l'inversione di polarità: Presente - Temperatura operativa: -40° a 80° C (-40° a 176° F) - Temperatura di stoccaggio: -40° a 85° C (-40° a 185° F) - Umidità relativa ambientale: 5% a 95% senza condensa - Certificazioni: FCC, CE, UL 61010-1 / UL 61010-2-201 - EMI: FCC Parte 15 Sottoparte B Classe A, EN 61000-6-4 Classe A - EMS: EN 61000-6-2, IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8 (Campo magnetico) - Test di stabilità: Caduta libera: IEC60068-2-32, Urto: IEC 60068-2-27, Vibrazione: IEC 60068-2-6 - Ecologico: Conforme RoHS - Garanzia: 5 anni
