Specifiche della scheda
FPGA
Zynq UltraScale+ RFSoC
XCZU43 in un pacchetto E1156
Grado di velocità del nucleo -2
Contatta BittWare per altre opzioni FPGA
Analogico
Ottimizzato per la banda L: 1GHz - 2GHz
Altre configurazioni analogiche disponibili; contattare BittWare
4 x 5 GSPS 14-bit ADCs
-40 a 0 dBm (default)
4 x 10 GSPS DAC a 14 bit
-40 a 0 dBm (predefinito)
Orologi programmabili
Riferimento esterno e trigger
Connettori stile SSMC
Flash a bordo
Memoria flash per l'avvio dell'FPGA
Memoria flash per bootloader ARM e immagine OS
Memoria esterna
16 GB di memoria di sistema di elaborazione DDR4 (ARM) con ECC
8 GB di memoria logica programmabile DDR4 con ECC
Interfacce digitali esterne
Sistema di elaborazione
PCIe Gen2 x1
RJ45 Ethernet
USB UART
USB 3.0
Mini DisplayPort
Logica programmabile
Fino a 200 Gb/s tramite 8× 25G OCuLink
Supporto IP rigido per doppio 100GbE e PCIe Gen4
Raffreddamento
Standard: dissipatore di calore passivo a doppia larghezza
Opzionale: dissipatore di calore attivo a doppia larghezza (con ventola)
Opzionale: dissipatore passivo a singola larghezza
Elettrico
Alimentazione on-board derivata dal connettore AUX a 6 pin o opzionalmente dalla connessione dello slot PCIe a 12V
La dissipazione di potenza dipende dall'applicazione
Consumo di potenza massimo tipico 50W
Ambiente
Temperatura di funzionamento: 5°C a 35°C
Qualità
Prodotto secondo ISO9001:2015 IPC-A-610-Class III
Conforme a RoHS
Approvazioni CE, FCC e ICES
Fattore di forma
Scheda PCIe a doppio slot di 3/4 di lunghezza e altezza standard (meccanica x16)
Supporta il funzionamento autonomo

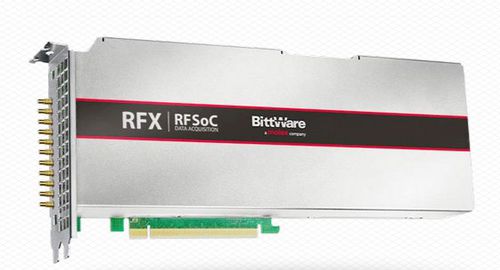

RFX-8440 può essere ordinato come piattaforma server integrata TeraBox
