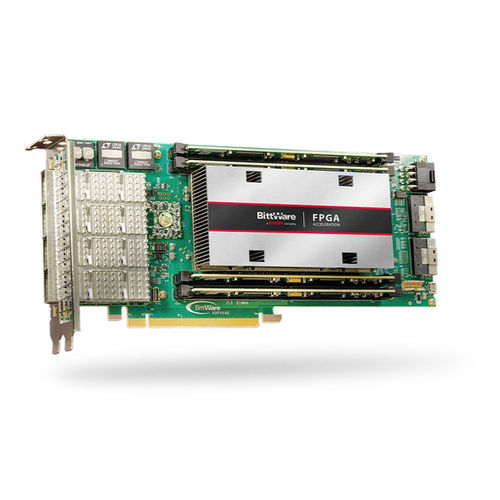

Scheda FPGA Mini PCIe XUP-VV4

con processore I/O

Scheda FPGA PCIe con Xilinx VU13P Dotato di Quad QSFP per 4x 100G Caratteristiche 4x 100GbE tramite 4 QSFP28 Raffreddato ad aria o a liquido VU13P FPGA: 3,8 milioni di LCs FPGA di Xilinx Panoramica XUP-VV4 di BittWare è una scheda PCIe basata su UltraScale+ VU13P FPGA, ideale per applicazioni datacenter ad alta densità. L'FPGA Xilinx UltraScale+ VU13P offre ai progettisti un incredibile potenziale di prestazioni, con 3.8M di elementi logici - ma con una densità di potenza che rende difficile la gestione termica. L'XUP-VV4 risponde a questa sfida con la piattaforma Viper di BittWare, supportando grandi carichi FPGA, fino a 512 GBytes DDR4, e 4x 100 Gbps Ethernet. La piattaforma Viper di BittWare utilizza un'avanzata simulazione di flusso del computer per guidare il design della scheda fisica in un approccio che privilegia le termiche, compreso l'uso di tubi di calore, canali di flusso d'aria e la disposizione dei componenti per massimizzare il limitato flusso d'aria disponibile in un server. La XUP-VV4 è dotata di raffreddamento ad aria per impostazione predefinita, ma è disponibile anche il raffreddamento a liquido. La scheda dispone del pacchetto senza coperchio D2104 di Xilinx, permettendo ai tubi di calore di contattare direttamente il dado, invece che attraverso il coperchio di diffusione del calore. Specifiche della scheda FPGA Virtex UltraScale+ VU13P nel pacchetto D2104 Grado di velocità del nucleo - 2 Contatta BittWare per altre opzioni FPGA Flash a bordo Memoria flash per l'avvio dell'FPGA Memoria esterna 4 siti DIMM, ognuno dei quali supporta: Fino a 128 GBytes DDR4 x72 con ECC Fino a 576 Mbit dual QDR-II+ x18 (2 banchi indipendenti da 288 Mbit) Interfaccia host interfaccia x16 Gen3 diretta all'FPGA Porte USB Micro USB: accesso a BMC e FPGA JTAG Utilità Si collega a una scheda di breakout per UART, ingresso 1 PPS e ingresso clock 10MHz
