Scheda PCIe a basso profilo Xilinx UltraScale+ con doppio QSFP e DDR4
Caratteristiche
2x 100GbE tramite 2 QSFP28
Fino a 32 GByte DDR4
Clock di precisione e opzioni di temporizzazione
Panoramica

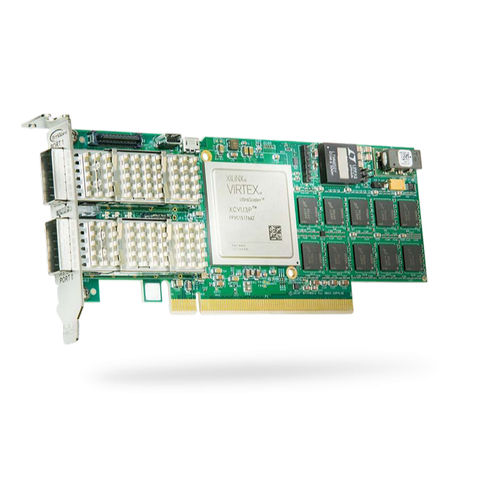

XUP-PL4 di BittWare è una scheda PCIe x16 a basso profilo basata su Xilinx Virtex UltraScale+ FPGA. I dispositivi UltraScale+ offrono alte prestazioni, elevata larghezza di banda e latenza ridotta per sistemi che richiedono un flusso di dati massiccio e l'elaborazione di pacchetti. La scheda offre fino a 32 GByte di memoria, sofisticate opzioni di clock e timing, e due gabbie QSFP sul pannello frontale, ognuna delle quali supporta fino a 100 Gbps (4x25) - incluso 100GbE.
L'XUP-PL4 incorpora anche un Board Management Controller (BMC) per il monitoraggio avanzato del sistema, che semplifica notevolmente l'integrazione e la gestione della piattaforma. Tutte queste caratteristiche si combinano per rendere la XUP-PL4 ideale per una vasta gamma di applicazioni di data center, tra cui l'elaborazione e la sicurezza della rete, l'accelerazione, lo storage, il broadcast e SigInt.
Specifiche della scheda
FPGA
Virtex UltraScale+
VU3P in pacchetto C1517
Grado di velocità del nucleo - 2
Contattare BittWare per le opzioni FPGA VU3P
Memoria a bordo
Memoria flash per l'avvio dell'FPGA
Due banchi fino a 16 GB DDR4 (x72)
Interfaccia host
interfaccia x16 Gen3 diretta all'FPGA
Intestazione di utilità
Micro USB per accesso BMC e programmazione Flash
Timestamping (opzionale)
1 ingresso/uscita PPS
Ingresso/uscita dell'orologio di riferimento
Gabbie QSFP
2 gabbie QSFP28 (zQSFP) sul pannello frontale collegate direttamente all'FPGA tramite 8 transceiver
Ciascuna supporta 100GbE, 40GbE, 4x 25GbE, o 4x 10GbE e può essere combinata per 400GbE
Controller di gestione della scheda
Tensione, corrente, monitoraggio della temperatura
Sequenza di accensione e reset
---
