Scheda acceleratore FPGA
Intel Arria 10 con SoC PCIe a basso profilo con doppio QSFP+ e DDR4
Caratteristiche
Intel Arria 10 SoC SX 660
2x QSFP+ per 10/40Gbps
BSP incorporato (ARM)
Panoramica

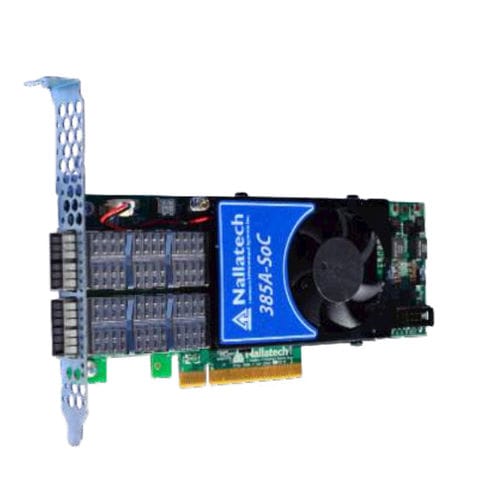

La scheda acceleratrice 385A-SoC™ a basso profilo fornisce una potente piattaforma di calcolo e I/O per lo sviluppo e l'implementazione basata su FPGA e ARM in una gamma di aree di applicazione tra cui il calcolo ad alte prestazioni, l'elaborazione delle immagini e l'analisi di rete.
Specifiche della scheda
FPGA
Intel Arria 10 SX
660 SX in pacchetto F34
Grado di velocità del nucleo -2
Flash a bordo
Memoria flash per l'avvio di FPGA
Memoria a bordo
Un banco di DDR4 SDRAM x 72 per FPGA fabric, 4GB @ 2133MT/s
Un banco di DDR4 SDRAM x 40 per il processore ARM, 2GB @ 2133MT/s
Interfaccia host
interfaccia x8 Gen3 diretta a FPGA
Gabbie QSFP
2 gabbie QSFP+ sul pannello frontale collegate direttamente a FPGA tramite 8 ricetrasmettitori
Clock a basso jitter programmabile dall'utente che supporta 10/40 GbE
Ogni QSFP può essere sincronizzato in modo indipendente
Opzioni di clock:
Rete recuperata con attenuazione del jitter
Clock QSFP: programmabile dall'utente o CPRI, 1GbE
Ingresso clock esterno, ingresso 1PPS
Monitoraggio e segnalazione dell'alimentazione
Blaster USB Altera a bordo
Monitoraggio della tensione
Monitoraggio della temperatura
Segnalazione delle condizioni di guasto all'FPGA
Raffreddamento
Standard: dissipatore di calore attivo a singola larghezza (ventola incorporata)
Opzionale: dissipatore di calore passivo a singola larghezza
Elettrico
Alimentazione on-board derivata dallo slot PCIe da 12V
La dissipazione di potenza dipende dall'applicazione
Ambientale
Temperatura di funzionamento: da 5°C a 35°C
Qualità
Prodotto secondo ISO9001:2008 IPC-A-610-Class
Compatibile con RoHS
---
