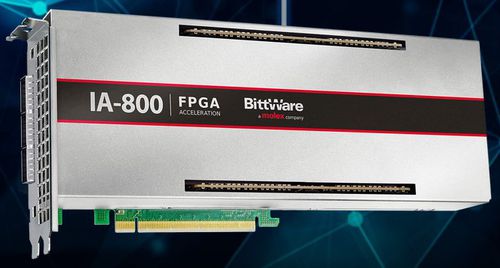

Specifiche della scheda
FPGA
FPGA Intel Agilex
AGF027 in un pacchetto R2581A
Core speed grade -2: I/O speed grade -2
Contattare BittWare per altre opzioni FPGA
Flash a bordo
Memoria Flash 2Gbit per l'avvio dell'FPGA
Memoria esterna
2 slot DIMM a 288 pin, ognuno dei quali supporta fino a 32GB di moduli DDR4 SDRAM (fino a 64GB in totale)
Supporto progettato per altri moduli DIMM come QDR SRAM. Contatta BittWare per i dettagli.
2x banchi DDR4 on-board, fino a 32GB ciascuno
Interfaccia host
interfaccia x16 Gen4 diretta all'FPGA, collegata a PCIe hard IP
Gabbie QSFP-DD
3 gabbie QSFP-DD sul pannello frontale collegate direttamente a FPGA tramite 24 transceiver
Clocking a basso jitter programmabile dall'utente che supporta 10/25/40/100GbE
Ogni QSFP-DD può essere temporizzato in modo indipendente
Jitter cleaner per il clocking recuperato dalla rete
MAC+FEC rigido multi-rate per 10/25/100GbE
MCIO
2x connettori edge che supportano 4x complessi root PCIe Gen4 x4, 2x endpoint Gen4 x8 o 1x complesso root Gen4 x16 o endpoint
Clock esterno
1 PPS e 10MHz ref clk ingressi pannello frontale
USB micro
Accesso USB a BMC, USB-JTAG, USB-UART
Controllore di gestione della scheda
Tensione, corrente, monitoraggio della temperatura
Sequenza di accensione e reset
Aggiornamenti di campo
Configurazione e controllo FPGA
Configurazione dell'orologio
Comunicazioni BMC-FPGA a bassa larghezza di banda con collegamento SPI
USB 2.0
Supporto PLDM
Sovrapposizioni di tensione
Raffreddamento
Standard: dissipatore passivo a doppia larghezza
Opzionale: dissipatore attivo a tripla larghezza (con ventola)
Opzionale: raffreddamento a liquido a doppia larghezza
Elettrico
Alimentazione on-board derivata da slot PCIe 12V e due connettori AUX
La dissipazione di potenza dipende dall'applicazione
---
