Scheda PCIe a 3/4 di lunghezza di Xilinx UltraScale+
Edizione Power per carichi FPGA mostruosi
Caratteristiche
Alimentazione del core FPGA da 300A

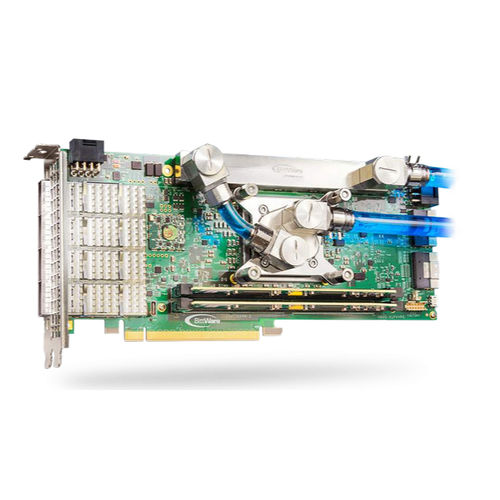

Opzione di raffreddamento liquido della piattaforma Viper per carichi FPGA estremi
Fino a VU13P FPGA: 3,8 milioni di LC e 360Mb UltraRAM FPGA di Xilinx
Panoramica
XUP-VVP di BittWare è una scheda PCIe basata su UltraScale+ VU13P FPGA, progettata per applicazioni ad altissima potenza. L'FPGA Xilinx UltraScale+ VU13P offre ai progettisti un incredibile potenziale di prestazioni, con 3.8M di elementi logici, ma con una densità di potenza che rende difficile la gestione energetica e termica. L'XUP-VVP risponde a questa sfida con la piattaforma Viper di BittWare, supportando carichi FPGA mostruosi, fino a 256 GBytes DDR4 o 1152 Mbits QDR-II+, e 4x 100 Gbps Ethernet.
La piattaforma Viper di BittWare utilizza un'avanzata simulazione di flusso del computer per guidare il design fisico della scheda in un approccio che privilegia le termiche, compreso l'uso di tubi di calore, canali di flusso d'aria e la disposizione dei componenti per massimizzare il limitato flusso d'aria disponibile in un server. Mentre l'opzione predefinita per la scheda è il raffreddamento ad aria, la XUP-VVP è disponibile anche con raffreddamento a liquido per una rapida rimozione del calore. Un'alimentazione del core FPGA da 300A alimenta anche i carichi FPGA più grandi.
Specifiche della scheda
FPGA
Virtex UltraScale+
Pacchetto VU13P D2104
Grado di velocità del nucleo - 2
Contattare BittWare per le opzioni FPGA VU9P/VU11P
Flash a bordo
Memoria flash per l'avvio dell'FPGA
Memoria esterna
2 siti DIMM, ognuno dei quali supporta:
Fino a 128 GBytes DDR4 x72 con ECC
Fino a 576 Mbit dual QDR-II+ x18 (2 banchi indipendenti da 288 Mbit)
Interfaccia host
interfaccia x16 Gen3 diretta all'FPGA (opzionale; nessuna alimentazione utilizzata dal connettore PCIe)
Porte USB
---
