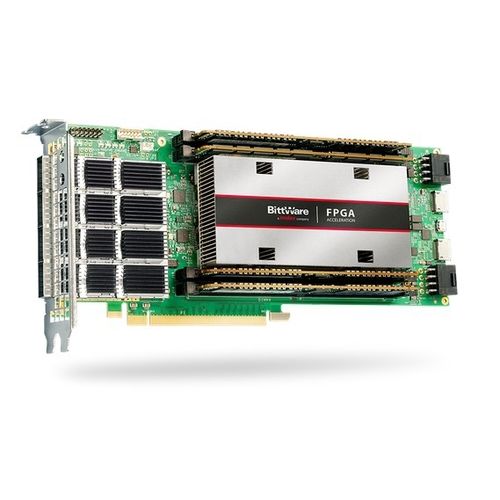

Scheda FPGA Mini PCIe XUP-VV8

con processore I/O

XUP-VV8 Scheda FPGA PCIe con Xilinx VU13P Con Quad QSFP-DD per 8x 100G Caratteristiche Quattro QSFP-DD per fino a 8x 100GbE Raffreddato ad aria o a liquido Fino a 3.8M di celle logiche e 455Mb di RAM integrata Panoramica L'XUP-VV8 offre un FPGA Xilinx di grandi dimensioni in una scheda PCIe di 3/4 di lunghezza con gabbie QSFP-DD (a doppia densità) per la massima densità di porte. Utilizzando l'FPGA Virtex UltraScale+ VU13P o VU9P, la scheda supporta fino a 8x 100GbE o 32x 10/25GbE. L'FPGA fornisce grandi risorse logiche e di memoria - fino a 3,8M celle logiche e 455Mb di memoria incorporata. La scheda fornisce anche un pulitore di jitter per supportare ethernet sincrono. La scheda può essere configurata come larghezza singola per gli utenti che non hanno bisogno di memoria esterna sulle DIMM. Specifiche della scheda FPGA Virtex UltraScale+ VU9P o VU13P nel pacchetto D2104 Grado di velocità del nucleo - 2 Contattare BittWare per altre opzioni FPGA Flash a bordo Memoria flash per l'avvio dell'FPGA Memoria esterna 4 siti DIMM, ognuno dei quali supporta: Fino a 128 GBytes DDR4 x72 con ECC Fino a 576 Mbit dual QDR-II+ x18 (2 banchi indipendenti da 288 Mbit) Interfaccia host interfaccia x16 Gen3 diretta all'FPGA Porte USB Micro USB: accesso a BMC, FPGA JTAG e FPGA UART Timestamp Ingresso 1 PPS e ingresso clock 10MHz OCuLink 2 OCuLink sul bordo posteriore, ciascuno collegato all'FPGA tramite 4x transceiver GTY Gabbie QSFP 4 gabbie QSFP-DD sul pannello frontale Ciascuna supporta 2x 100GbE, 2x 40GbE, 8x 25GbE, o 8x 10GbE Pulitore di jitter per il clocking recuperato dalla rete Controller di gestione della scheda Tensione, corrente, monitoraggio della temperatura Sequenza di alimentazione e reset Aggiornamenti di campo Configurazione e controllo FPGA
