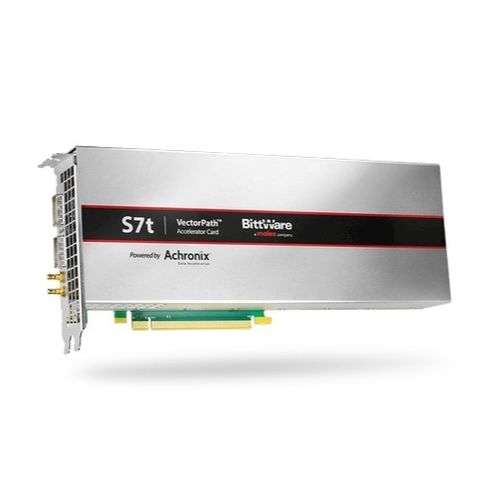

Scheda FPGA PCIe a doppia larghezza
Scheda FPGA Achronix Speedster7t con GDDR6 e QSFP-DD
Caratteristiche
QSFP per 1x 400G o 6x 100G
8GB GDDR6 fino a 512GB/s
FPGA da 7nm con SERDES da 56Gbps
Panoramica
La S7t-VG6 offre un FPGA Achronix da 7nm ottimizzato per il networking ad alta velocità e l'accesso alla memoria veloce e ad alta capacità. Dotata di una gabbia QSFP-DD (a doppia densità), la scheda supporta fino a 1x 400GbE o 4x 100GbE utilizzando il dispositivo Speedster®7t da 56G PAM4. Un'ulteriore porta QSFP supporta 2x 100GbE, e un connettore 4x MCIO supporta lo storage collegato a NVMe. Sedici canali di DRAM grafica GDDR6 gestiscono requisiti di memoria ad alta larghezza di banda, fornendo fino a 512GB/s.
L'FPGA offre grandi risorse logiche e di memoria - fino a 692K tabelle di lookup a 6 ingressi (LUT) e 189 Mb di RAM incorporata. Fornisce anche 2.560 MLP (blocchi di apprendimento automatico).
Specifiche della scheda
FPGA
Achronix Speedster AC7t1500
52.Pacchetto 5 x52.5
692K tabelle di lookup a 6 ingressi (LUT)
189 Mb di RAM incorporata
2.560 MLP
Memoria a bordo
8x GDDR6: 8 Gbit per, 2 canali indipendenti a 16 bit per; 8 GByte totali
Un banco DDR4-2666 con ECC, fino a 4 GByte (x72)
Memoria flash per l'avvio dell'FPGA
Interfaccia host
Interfaccia PCIe Gen4 x16 diretta all'FPGA
Clock esterno
1 PPS e 10MHz ref clk ingressi pannello frontale
USB
Porta USB per accesso a BMC, USB-JTAG, USB-UART
Seconda porta USB per la daisy chain
MCIO
MCIO sul bordo posteriore, collegato all'FPGA tramite 4 transceiver
PCIe Gen4 IP rigido
GPIO
8 pin GPIO, 3.3V, single ended, direzione (Tx, Rx) impostabile indipendentemente da FPGA per GPIO, buffer valutati a 200Mbps
Gabbie QSFP
Gabbia QSFP-DD sul pannello frontale
---
