Guida lineare a pattino SOK series

a sferedi precisionein alluminio

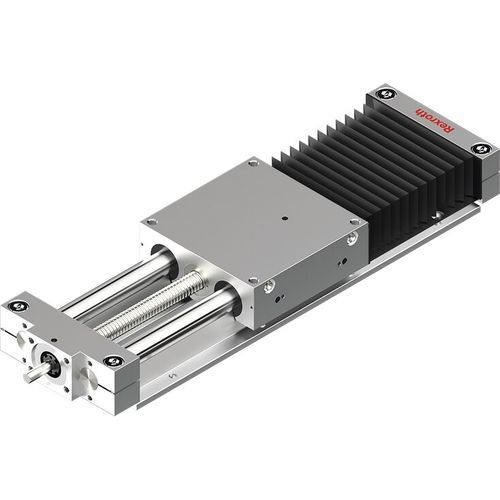

Slitta lineare, versione aperta, con vite a sfere SOK, grandezza 85 Descrizione del prodotto Modello aperto per un’installazione di supporto Grandi lunghezze possibili grazie all’elemento di sostegno per albero Elevate forze di avanzamento Vite a sfere di precisione Rexroth nella versione a rulli con classe di tolleranza T7 secondo la norma DIN 69051 con chiocciola cilindrica a gioco zero Velocità di corsa elevata grazie ai grandi passi Manutenzione economicamente conveniente mediante lubrificazione centralizzata bilaterale (lubrificazione a grasso) del sistema di guida Con copertura a soffietto pieghevole Facile attacco motore mediante centraggio e filettatura Numerosi accessori disponibili Specifiche tecniche Caratteristiche del prodotto - Grandezza nominale [mm] SOK-085 Esecuzione assi lineari Aperto con vite a sfere Accelerazione massima amax [m/s²] 27.0 Velocità lineare massima consentita vmax [m/s] 0.25 Lunghezza massima Lmax [mm] 1000.0 Fattore di carico dinamico guida Cgw [N] 2850 Fattore di carico dinamico cuscinetto di vincolo assiale Cfb [N] 5280 Fattore di carico dinamico vite a sfere Cbs [N] 2250 Momento torcente di carico dinamico Mt [Nm] 25.0 Momento di carico longitudinale dinamico ML [Nm] 27.0 Momento torcente dinamico massimo ammissibile intorno all’asse x Mx max [Nm] 10 Momento torcente dinamico massimo ammissibile intorno all’asse y My max [Nm] 11 Momento torcente dinamico massimo ammissibile intorno all’asse z Mz max [Nm] 11 Massimo carico dinamico in direzione y Fy max [N] 1020 Temperatura ambiente ammissibile con servomotore Rexroth (min. ... max) 0 °C ... 40 °C
