Guida lineare a pattino SGO series

di precisionein acciaioin alluminio

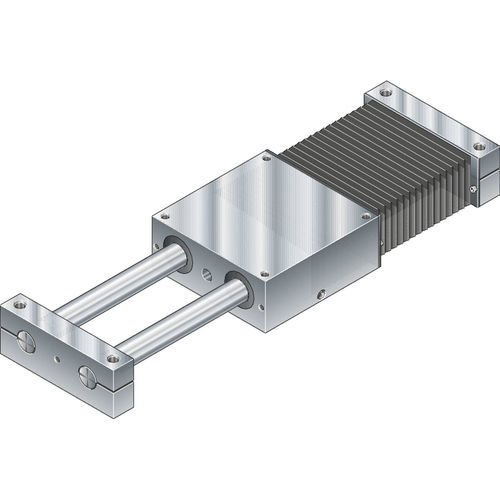

Slitta lineare, versione chiusa, senza azionamento SGO, grandezza 65 Descrizione del prodotto Modello chiuso per montaggio senza sostegno Particolarmente adatto per ambienti con elevata sporcizia (soffietto chiuso) Specifiche tecniche Caratteristiche del prodotto - Grandezza nominale [mm] SGO-065 Esecuzione assi lineari Versione chiusa senza azionamento Accelerazione massima amax [m/s²] 150.0 Avvertenza accelerazione massima amax In presenza di pattini in linea senza azionamento SGO/SOO, diversamente da quanto avviene con SGK/S Velocità lineare massima consentita vmax [m/s] 3.0 Avvertenza velocità ammissibile massima vmax Velocità possibili fino a 5 m/s. La durata di vita viene limitata da un’elevata usura dei componenti in plastica. Lunghezza massima Lmax [mm] 700.0 Fattore di carico dinamico guida Cgw [N] 1040 Momento torcente di carico dinamico Mt [Nm] 16.0 Momento di carico longitudinale dinamico ML [Nm] 17.0 Momento torcente dinamico massimo ammissibile intorno all’asse x Mx max [Nm] 8 Momento torcente dinamico massimo ammissibile intorno all’asse y My max [Nm] 8 Momento torcente dinamico massimo ammissibile intorno all’asse z Mz max [Nm] 8 Massimo carico dinamico in direzione y Fy max [N] 480 Temperatura ambiente ammissibile con servomotore Rexroth (min. ... max) 0 °C ... 40 °C Avvertenza temperatura ambiente consentita con servomotore Rexroth (min ... max) Nessun superamento per difetto del punto di rugiada Peso [kg] 0 Massimo carico dinamico in direzione z Fz max [N] 480
