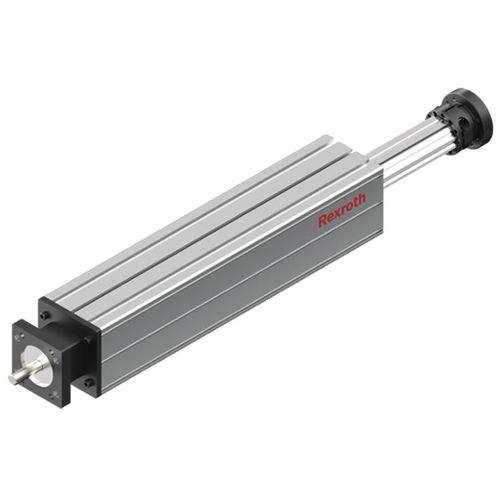

Modulo lineare con vite a sfere VKK series

in profilato di alluminiomonoassialecompatto

Attuatore lineare con vite a sfere VKK, grandezza 50 Descrizione del prodotto Profilato d’alluminio estremamente compatto (profilato di base) con guida a sfere su rotaia a gioco zero Vite a sfere di precisione (KGT) integrata secondo la classe di tolleranza 7 con sistema chiocciola a gioco zero Specifiche tecniche Caratteristiche del prodotto - Grandezza nominale [mm] VKK-050 Esecuzione assi lineari Vite a sfere Corsa massima smax [mm] 378.0 Avvertenza corsa massima consentita Corsa max. (senza soffietto) per lunghezza massima Accelerazione massima amax [m/s²] 27.0 Velocità lineare massima consentita vmax [m/s] 1.16 Avvertenza velocità ammissibile massima vmax per tutte le lunghezze Lunghezza massima Lmax [mm] 480.0 Fattore di carico dinamico guida Cgw [N] 6950 Fattore di carico dinamico cuscinetto di vincolo assiale Cfb [N] 4000 Fattore di carico dinamico vite a sfere Cbs [N] 3800 Momento torcente di carico dinamico Mt [Nm] 97.0 Momento di carico longitudinale dinamico ML [Nm] 61.0 Momento torcente massimo consentito Mt max [Nm] 48 Momento longitudinale massimo consentito ML max [Nm] 30 Temperatura ambiente ammissibile con servomotore Rexroth (min. ... max) 0 °C ... 40 °C Avvertenza temperatura ambiente consentita con servomotore Rexroth (min ... max) a partire da 40 °C prestazioni ridotte Temperatura ambiente ammessa meccanica (min. ... max) -10 °C ... 60 °C Avvertenza temperatura ambiente consentita meccanica (min... max) Nessun superamento per difetto del punto di rugiada Peso [kg] 0
