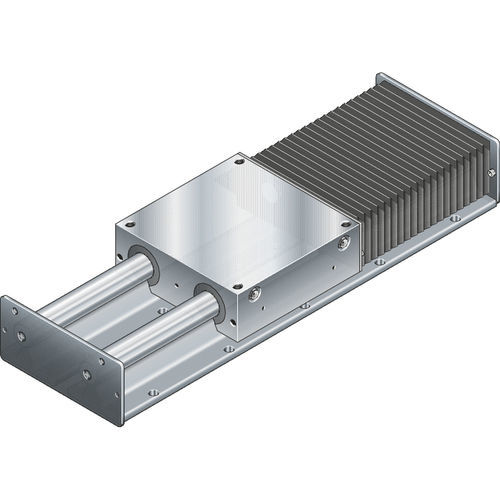

Guida lineare a pattino SOO series

in acciaiodi precisionein alluminio

Slitta lineare, versione aperta, senza azionamento SOO, grandezza 100 Descrizione del prodotto Modello aperto per un’installazione di supporto Grandi lunghezze possibili grazie all’elemento di sostegno per albero Con copertura a soffietto pieghevole Specifiche tecniche Caratteristiche del prodotto - Grandezza nominale [mm] SOO-100 Esecuzione assi lineari Aperto senza azionamento Accelerazione massima amax [m/s²] 150.0 Avvertenza accelerazione massima amax In presenza di pattini in linea senza azionamento SGO/SOO, diversamente da quanto avviene con SGK/S Velocità lineare massima consentita vmax [m/s] 3.0 Avvertenza velocità ammissibile massima vmax Velocità possibili fino a 5 m/s. La durata di vita viene limitata da un’elevata usura dei componenti in plastica. Lunghezza massima Lmax [mm] 4000.0 Fattore di carico dinamico guida Cgw [N] 3440 Momento torcente di carico dinamico Mt [Nm] 39.0 Momento di carico longitudinale dinamico ML [Nm] 41.0 Momento torcente dinamico massimo ammissibile intorno all’asse x Mx max [Nm] 16 Momento torcente dinamico massimo ammissibile intorno all’asse y My max [Nm] 17 Momento torcente dinamico massimo ammissibile intorno all’asse z Mz max [Nm] 17 Massimo carico dinamico in direzione y Fy max [N] 1260 Temperatura ambiente ammissibile con servomotore Rexroth (min. ... max) 0 °C ... 40 °C Avvertenza temperatura ambiente consentita con servomotore Rexroth (min ... max) Nessun superamento per difetto del punto di rugiada Peso [kg] 0 Massimo carico dinamico in direzione z Fz max [N] 1260
