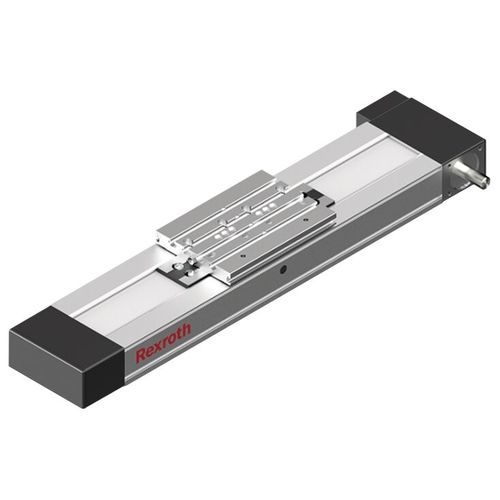

Modulo lineare con vite a sfere CKR series

a cinghia dentatamonoassialecompatto

Linearmoduli Compact CKR con trasmissione a cinghia, grandezza 70 Descrizione del prodotto Linearmoduli Compact con guide a sfere su rotaia e azionamento a cinghia dentata, grandezza 70, esecuzione standard Quattro diversi tipi di lubrificazione Cinghia dentata pretensionata La guida intelligente delle cinghie dentate protegge i componenti interni Realizzazione di lunghezze elevate fino a 10000 mm Precisione di ripetibilità fino a ± 0,05 mm Specifiche tecniche Grandezza nominale [mm] CKR-070 Esecuzione assi lineari Azionamento a cinghia dentata Corsa minima smin [mm] 40 Avvertenza corsa minima smin Corsa minima necessaria per garantire una distribuzione sicura del lubrificante. Accelerazione massima amax [m/s²] 50.0 Velocità lineare massima consentita vmax [m/s] 3.0 Lunghezza massima Lmax [mm] 1500.0 Fattore di carico dinamico guida Cgw [N] 3830 Momento torcente di carico dinamico Mt [Nm] 77.0 Momento di carico longitudinale dinamico ML [Nm] 94.0 Momento torcente dinamico massimo ammissibile intorno all’asse x Mx max [Nm] 77 Momento torcente dinamico massimo ammissibile intorno all’asse y My max [Nm] 94 Momento torcente dinamico massimo ammissibile intorno all’asse z Mz max [Nm] 51 Massimo carico dinamico in direzione y Fy max [N] 2070 Massimo carico dinamico in direzione z1 Fz1 max [N] 3830 Massimo carico dinamico in direzione z2 Fz2 max. [N] 3830 Momento di inerzia della sezione riferito all’asse y ly [cm⁴] 5.62 Momento di inerzia della sezione riferito all’asse z lz [cm⁴] 51.6
