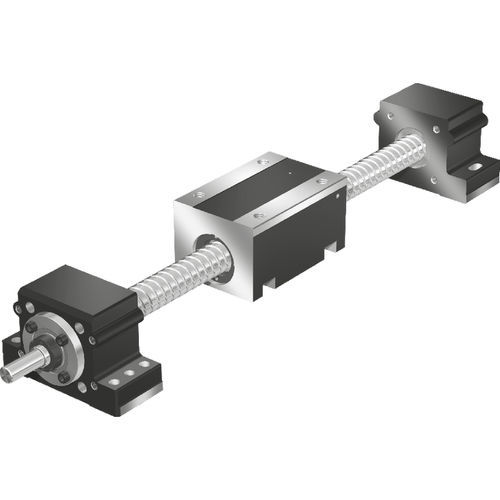

Unità di guida lineare a sfere AOK series

di precisionein alluminioin acciaio

Unità di azionamento, versione aperta, con vite a sfere AOK, grandezza 20 Descrizione del prodotto Le unità di azionamento AOK in versione aperta sono assi motore pronti per il montaggio costituiti da viti a sfere con chiocciola e cuscinetti di supporto, nonché un supporto chiocciola opzionale a scelta Tre grandezze combinate con lunghezza a scelta fino a Lmax Esecuzione disponibile con cuscinetto di vincolo assiale o flottante, o anche soltanto con cuscinetto di vincolo assiale Azionamento tramite vite a sfere di precisione nella versione a rulli secondo la norma DIN 69051: Mandrino disponibile nelle classi di tolleranza T5 o T7; diversi modelli di chiocciole selezionabili, a seconda delle dimensioni e del passo; selezionabili tra tre diversi precarichi (C1, C2 e C3) Cuscinetto di supporto disponibile in versione in acciaio o alluminio Montaggio rapido e allineamento agevole dell'unità di azionamento grazie alle superfici laterali di riferimento sul supporto chiocciola e il cuscinetto di supporto Elevate velocità di corsa grazie a passi di grandi dimensioni ed elevata precisione su lunghezze elevate Chiocciole disponibili opzionalmente con unità di lubrificazione frontale per intervalli di rilubrificazione prolungati Flessibilità grazie alle opzioni selezionabili Facile attacco motore mediante centraggio e filettatura Dati tecnici chiari per l'unità completa come "Sistema lineare senza guida" Targhetta di identificazione con parametri per una messa in funzione semplice Specifiche tecniche Caratteristiche del prodotto - Grandezza nominale [mm] AOK-020 Esecuzione assi lineari Senza alloggiamento con vite a sfere
