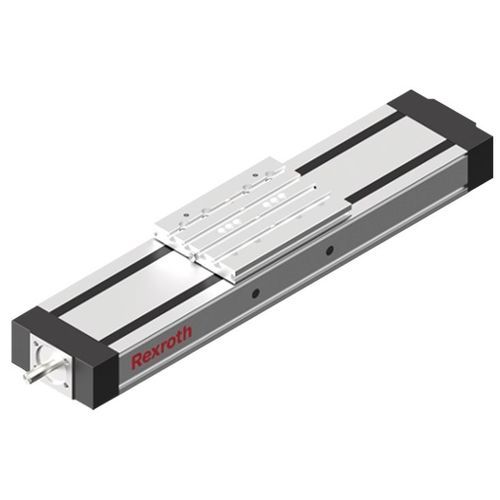

Modulo lineare con vite a sfere CKK series

in profilato di alluminiomonoassialecompatto

Linearmoduli Compact con vite a sfere, grandezza 70 Descrizione del prodotto Linearmoduli Compact con guide a sfere su rotaia e vite a sfere, grandezza 70, esecuzione standard Quattro diversi tipi di lubrificazione Azionamento mediante vite a sfere di precisione nella versione a rulli con classe di tolleranza T7 secondo DIN 69051 con chiocciola singola registrata a gioco zero Elevate velocità di corsa grazie a passi di grandi dimensioni ed elevata precisione su lunghezze elevate Precisione di ripetibilità fino a ± 0,005 mm Protezione degli elementi di montaggio mediante una lamiera di protezione e due nastri di protezione, nonché la copertura “Resist” per una maggiore protezione Supporto vite per la realizzazione ad alte velocità con lunghezze di costruzione elevate per CKK-200 Specifiche tecniche Grandezza nominale [mm] CKK-070 Esecuzione assi lineari Vite a sfere Corsa minima smin [mm] 40 Avvertenza corsa minima smin Corsa minima necessaria per garantire una distribuzione sicura del lubrificante. Accelerazione massima amax [m/s²] 50.0 Velocità lineare massima consentita vmax [m/s] 0.25 Lunghezza massima Lmax [mm] 650.0 Fattore di carico dinamico guida Cgw [N] 3830 Fattore di carico dinamico cuscinetto di vincolo assiale Cfb [N] 1600 Fattore di carico dinamico vite a sfere Cbs [N] 2370 Momento torcente di carico dinamico Mt [Nm] 77.0 Momento di carico longitudinale dinamico ML [Nm] 111.0 Avvertenza momento di carico longitudinale dinamico ML In caso di parte tavolo con interasse variabile, i valori massimi variano. Momento torcente dinamico massimo ammissibile intorno all’asse x Mx max [Nm] 77
