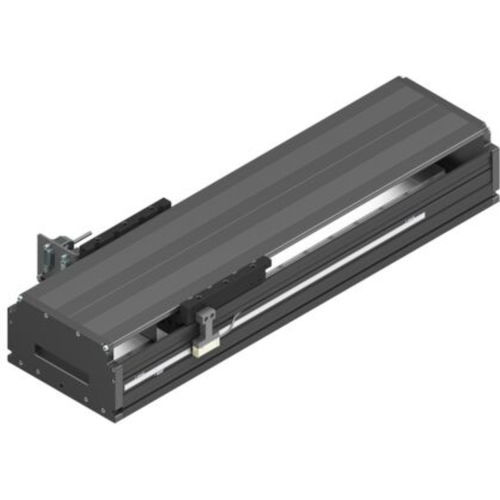

Motore lineare trifase LMM-140-NN-1

ironcore

Modulo motore lineare LMM. Grandezza nominale LMM-140. Corsa massima smax 1.444 mm. Motore lineare con anima in ferro Descrizione del prodotto Modulo motore lineare LMM-140-NN-1 Grandezza = 140 Lunghezza (L) = 1616 mm Corsa max. = 1444 mm Esecuzione = MA01 - con motore lineare Guida = 001 - profilato di base con guida a sfere su rotaia Azionamento = 032 - Motore lineare con anima in ferro di tipo IC-150B-050-W2 Tavola = 032 - lunghezza tavola 132 mm Copertura = 001 - con lamiera di protezione Sistema di misura lineare = 005 - ottico, assoluto, risoluzione 0,05 µm, interfaccia BiSS-C Lubrificazione = LSS - grasso standard Documentazione = 001 - Verifica finale standard Specifiche tecniche Caratteristiche del prodotto - Grandezza nominale [mm] LMM-140 Motore tipo Motore lineare con anima in ferro Motore IC-150B-050-W2 Massa trasportata massima consentita mex max [kg] 10.0 Lunghezza L [mm] 1616.0 Larghezza [mm] 140.0 Altezza [mm] 74.0 Corsa massima smax [mm] 1444.0 Accelerazione massima amax [m/s²] 250.0 Velocità lineare massima consentita vmax [m/s] 5.0 Forza nominale continua FdN a 100 °C [N] 69.0 Forza massima [N] 242.0 Avvertenza forza massima Forza e corrente massime: 4% di tempo d’inserzione 1 secondo di durata Fattore di carico dinamico guida Cgw [N] 32035 Momento torcente di carico dinamico Mt [Nm] 1394.0 Corrente massima [A] 12.7 Momento di carico longitudinale dinamico ML [Nm] 1217.0 Massa propria spostata mca [kg] 1.9 Corrente continua a 100°C [A] 3.3 Peso [kg] 21.9 Costante forza controelettromotrice KEMK [Vs/m] 17.4 Forza di attrito di base FR [N] 60
