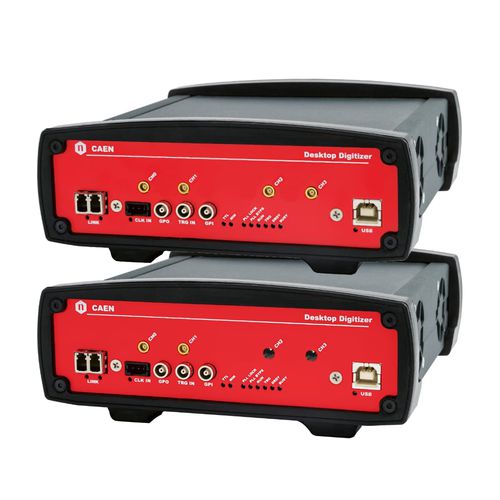

Digitalizzatore fino a 100 MS/s DT5724

2 canali4 canali14 bits

Il DT5724 è un digitalizzatore in grado di registrare forme d'onda e di eseguire algoritmi avanzati per l'elaborazione digitale degli impulsi (DPP) online, l'analisi dell'altezza degli impulsi e la finestra di acquisizione dinamica. I dati vengono letti da un ADC Flash, con risoluzione di 14 bit e frequenza di campionamento di 100 MS/s, che si adatta bene ai rivelatori ad alta risoluzione come Silicio, HPGe o scintillatori inorganici come NaI o CsI accoppiati a preamplificatori sensibili alla carica. Nella modalità di registrazione delle forme d'onda, sono implementati anche algoritmi di soppressione dello zero per ridurre il throughput dei dati. L'acquisizione può essere indipendente dal canale ed è possibile realizzare logiche di coincidenza/anticoincidenza tra canali diversi e veto/gating esterno. È possibile sincronizzare più schede per realizzare sistemi complessi. Nel caso della modalità DPP, i dati possono essere salvati in modalità elenco con data e ora per supportare velocità di ingresso più elevate e migliorare le prestazioni di throughput. Gli eventi accumulati possono essere scartati o salvati per l'analisi offline. L'acquisizione in modalità DPP-PHA è completamente controllata dai software CoMPASS e MC2Analyzer, che gestiscono i parametri dell'algoritmo, costruiscono i grafici e salvano i relativi spettri energetici e temporali. Nel caso della modalità di registrazione delle forme d'onda, l'utente può sfruttare i software CAENScope e WaveDump per accedere e salvare le forme d'onda. Per la modalità DPP-DAW, una demo c controlla completamente l'acquisizione, il plottaggio e il salvataggio dei dati.
