Digitalizzatore fino a 5GS/s DT5742

16 canali12 bitsPCIe

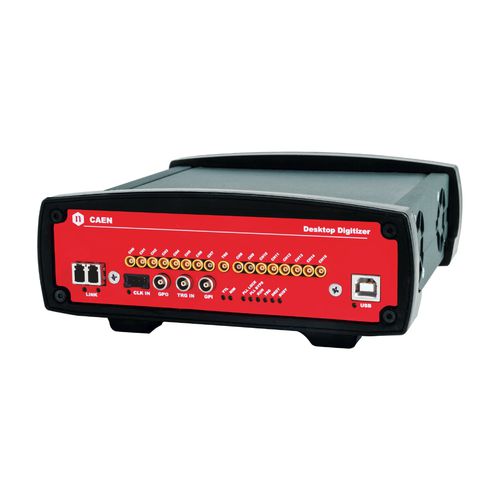

Il Mod. DT5742 è un modulo da tavolo che alloggia un digitalizzatore a condensatore commutato a 16+1 canali a 12 bit e 5 GS/s. La gamma dinamica di ingresso è di 1 Vpp su connettori coassiali MCX single-ended (DAC a 16 bit su ciascun canale per controllare l'offset CC). Il digitalizzatore si basa sul chip Switched Capacitor Array DRS4 (Domino Ring Sampler). Questa tecnologia si basa su una serie di 1024 condensatori (memoria analogica) in cui il segnale analogico in ingresso viene continuamente campionato in modo circolare. La frequenza di campionamento è di 5 GHz per impostazione predefinita e può essere programmata a 2,5 GHz, 1GHz e 750 MHz. La conversione analogico-digitale non è simultanea alla fase di campionamento del chip e inizia non appena viene soddisfatta la condizione di trigger, producendo così un tempo morto di 110 μs nel caso in cui vengano digitalizzati solo gli ingressi analogici, 181 μs quando viene digitalizzato anche il trigger veloce TR0. Quando il trigger arresta il campionamento del chip DRS4 (fase di mantenimento), il buffer della memoria analogica viene congelato e il contenuto della cella viene reso disponibile all'ADC a 12 bit per la conversione digitale. La memoria digitale consente di memorizzare gli eventi successivi, anche se la lettura non è ancora stata avviata. Inoltre, poiché i buffer della memoria digitale funzionano come FIFO, l'attività di lettura da USB o Optical Link non influisce sulle operazioni di scrittura degli eventi successivi. Le sorgenti di trigger disponibili sono: Trigger esterno, trigger sul connettore TRG-IN, comune a tutti i gruppi abilitati. Trigger locale veloce (a bassa latenza), trigger sul connettore TR0, comune a tutti i gruppi abilitati. Questa modalità è chiamata "Fast" o "Low Latency" poiché la latenza di attivazione del DRS4 è ridotta rispetto all'attivazione esterna.
