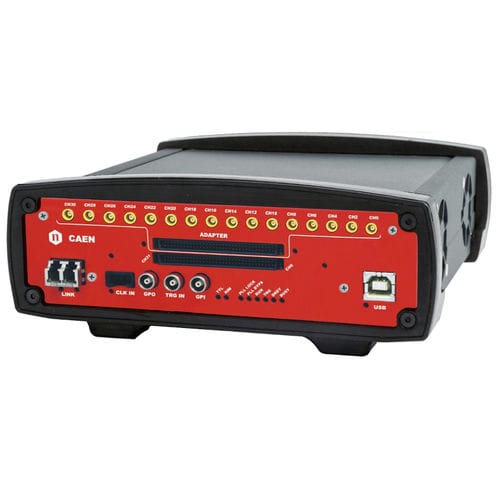

Digitalizzatore fino a 62,5 MS/s DT5740

32 canali12 bitsPCIe

Il DT5740 è un digitalizzatore di forme d'onda da tavolo a 32 canali e 12 bit a 62,5 MS/s (65 MS/s utilizzando un clock esterno) con dinamica di ingresso single ended a 2 Vpp su connettori ERNI SMC. sono disponibili anche 16 canali su connettori coassiali MCX. È disponibile anche una versione con intervallo di fondo scala in ingresso di 10 Vpp (single ended) (DT5740C). L'offset CC è regolabile tramite un DAC a 16 bit su ciascun gruppo di 8 canali nell'intervallo ±1 V (±5 V). Il modulo dispone di un ingresso di clock sul pannello frontale e di un PLL per la sintesi di clock da riferimenti interni/esterni. Il flusso di dati viene scritto continuamente in un buffer di memoria circolare. Quando si verifica il trigger, l'FPGA scrive altri N campioni per il post trigger e congela il buffer che può essere letto tramite USB o Optical Link. L'acquisizione può continuare senza tempi morti in un nuovo buffer. Ogni canale dispone di una SRAM Multi-Event Buffer di 192 kS divisibile in 1 ÷ 1024 buffer di dimensioni programmabili. La lettura (tramite USB o Optical Link) di un buffer congelato è indipendente dalle operazioni di scrittura nel buffer circolare attivo (memorizzazione dei dati ADC). Il DT5740 supporta la sincronizzazione su più schede, consentendo a tutti gli ADC di essere sincronizzati su una sorgente di clock comune e garantendo l'allineamento dei tempi di trigger. Una volta sincronizzati, tutti i dati saranno allineati e coerenti tra più schede DT5740. Il segnale di trigger può essere fornito esternamente tramite l'ingresso Trigger del pannello frontale e tramite il software, ma può anche essere generato internamente grazie alla capacità di auto-trigger della soglia. Il DT5740 dispone di interfacce USB 2.0 e Optical Link. L'interfaccia USB 2.0 consente trasferimenti di dati fino a 30 MB/s.
