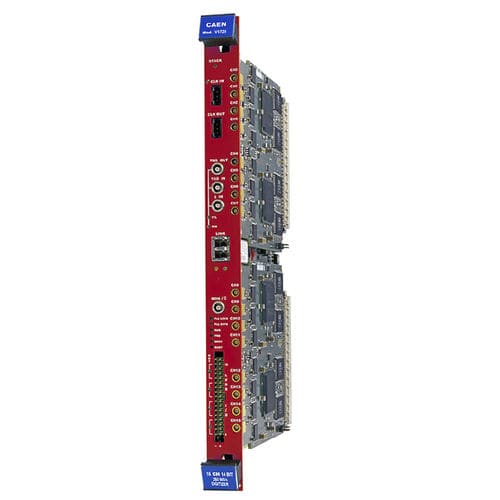

Digitalizzatore fino a 250 MS/s V1725S

16 canali14 bitsPCIe

Il CAEN Mod. V1725S è un digitalizzatore in grado di registrare forme d'onda e di eseguire algoritmi avanzati per l'elaborazione digitale degli impulsi (DPP) online. Utilizzando il firmware DPP, gli utenti possono acquisire parametri fisici quantitativi (Carica integrata, Discriminazione della forma dell'impulso con risoluzione temporale molto fine, Analisi dell'altezza dell'impulso), nonché leggere forme d'onda con identificazione automatica dell'impulso e soppressione della linea di base su base canale (Codifica a lunghezza zero e Finestra di acquisizione dinamica). L'ampia gamma di algoritmi DPP supportati dal V1725S lo rende un "must-have" per qualsiasi tipo di applicazione di fisica nucleare. Anche il V1725S (precedentemente V1725) è stato aggiornato, introducendo una FPGA più grande per ospitare algoritmi DPP più complessi e un nuovo convertitore A/D per una migliore stabilità che non richiede una calibrazione legata alla temperatura. I segnali di ingresso vengono letti da un ADC Flash, con risoluzione di 14 bit e frequenza di campionamento di 250 MS/s, che si adatta bene ai segnali medio-veloci come quelli provenienti da scintillatori liquidi o inorganici accoppiati a PMT o fotomoltiplicatori al silicio, ma anche a rivelatori di alta precisione come quelli al silicio o HPGe accoppiati a preamplificatori sensibili alle cariche. L'acquisizione può essere indipendente dal canale ed è possibile realizzare logiche di coincidenza/anticoincidenza tra canali diversi e veto/gating esterno. Più schede possono essere sincronizzate per costruire sistemi complessi. Nel caso della modalità DPP, i dati possono essere salvati in modalità elenco con data e ora per supportare tassi di ingresso più elevati e migliorare le prestazioni di throughput. Gli eventi accumulati possono essere scartati o salvati per l'analisi del sistema.
