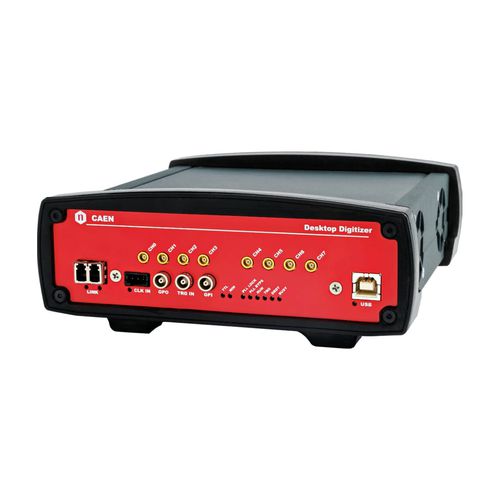

Digitalizzatore fino a 3,2 GS/s DT5743

8 canali12 bitsPCIe

Il Mod. DT5743 è un modulo da tavolo che ospita un digitalizzatore a condensatore commutato a 8 canali a 12 bit 3,2 GS/s, con dinamica di ingresso single-ended a 2,5 Vpp, nato dalla collaborazione con CEA/IRFU & CNRS/IN2P3/LAL e basato sul chip SAMLONG. Un DAC programmabile su ciascun canale consente la regolazione dell'offset DC nell'intervallo di ±1,25 V. I segnali analogici in ingresso vengono campionati continuamente nei SAMLONG (con intervalli di campionamento fino a 312,5 ps) in un buffer di memoria analogica circolare (1024 celle). Quando arriva un segnale di trigger, tutti i buffer di memoria analogici vengono congelati e successivamente digitalizzati con una risoluzione di 12 bit in un buffer di memoria digitale. Durante il processo di conversione analogico-digitale, il DT5743 non può gestire altri trigger (tempo morto: 125 us). Il buffer di memoria consente di memorizzare fino a 7 eventi completi per ogni canale (1 evento = 1024x12bit). Il buffer può essere letto tramite USB o Optical Link contemporaneamente alle operazioni di scrittura degli eventi successivi. Il modulo dispone di un ingresso di clock sul pannello frontale e di un PLL per la sintesi di clock da riferimenti interni/esterni. Il DT5743 supporta la sincronizzazione su più schede, consentendo a tutte le memorie a condensatore commutato di essere sincronizzate su una sorgente di clock comune e garantendo l'allineamento dei tempi di trigger. Una volta sincronizzati, tutti i dati saranno allineati e coerenti tra più schede DT5743
