Digitalizzatore fino a 3,2 GS/s V1743

16 canaliPCIeVME

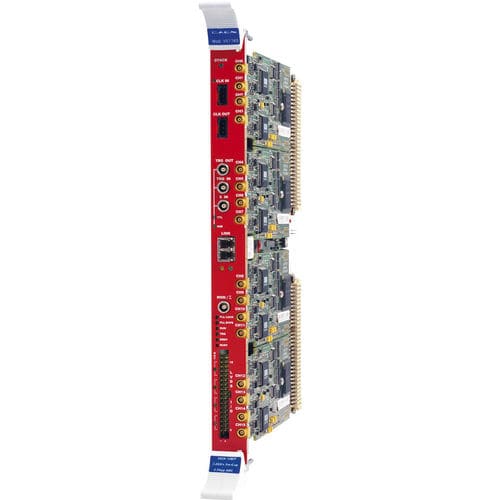

Il CAEN Mod. V1743 è un modulo VME 6U che ospita un digitalizzatore a condensatore commutato a 16 canali a 12 bit 3,2 GS/s, con dinamica di ingresso single-ended a 2,5 Vpp, nato dalla collaborazione con CEA/IRFU & CNRS/IN2P3/LAL e basato sul chip SAMLONG. Un DAC programmabile su ciascun canale consente la regolazione dell'offset DC nell'intervallo di ±1,25 V. I segnali analogici in ingresso sono campionati continuamente nei SAMLONG (intervalli di campionamento fino a 312,5 ps) in un buffer di memoria analogica circolare (1024 celle). Quando arriva un segnale di trigger, tutti i buffer di memoria analogici vengono congelati e successivamente digitalizzati con una risoluzione di 12 bit in un buffer di memoria digitale. Durante il processo di conversione analogico-digitale, il V1743 non può gestire altri trigger (tempo morto: 115 us). Il buffer di memoria consente di memorizzare fino a 7 eventi completi per ogni canale (1 evento = 1024x12bit). Il buffer può essere letto dal bus VME o dal collegamento ottico contemporaneamente alle operazioni di scrittura degli eventi successivi. Il modulo è dotato di ingresso e uscita di clock sul pannello frontale e di un PLL per la sintesi di clock da riferimenti interni/esterni. Il V1743 supporta la sincronizzazione su più schede, consentendo a tutte le memorie a condensatore commutato di essere sincronizzate su una sorgente di clock comune e garantendo l'allineamento dei tempi di trigger. Una volta sincronizzati, tutti i dati saranno allineati e coerenti tra più schede V1743
