Digitalizzatore fino a 5GS/s V1742

32 canali12 bitsPCIe

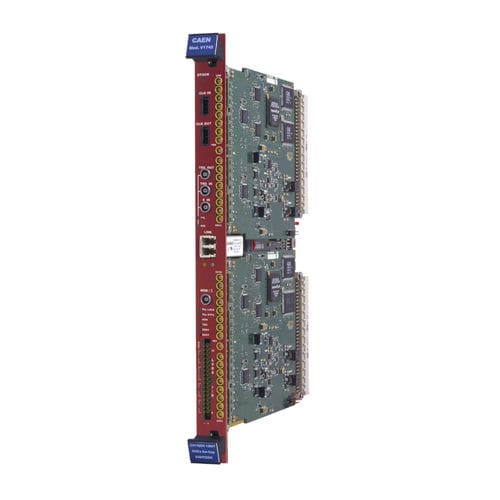

Il CAEN Mod. V1742 è un modulo VME 6U largo 1 unità che ospita 32+2 sezioni di digitalizzatore a condensatore commutato a 12 bit 5 GS/s. La gamma dinamica di ingresso è di 1 Vpp su connettori coassiali MCX single-ended (DAC a 16 bit su ciascun canale per controllare l'offset CC). Il digitalizzatore è basato sul chip Switched Capacitor Array DRS4 (Domino Ring Sampler). Questa tecnologia si basa su una serie di 1024 condensatori (memoria analogica) in cui il segnale di ingresso analogico viene continuamente campionato in modo circolare. La frequenza di campionamento è di 5 GHz per impostazione predefinita e può essere programmata a 2,5 GHz, 1GHz e 750 MHz. La conversione analogico-digitale non è simultanea alla fase di campionamento del chip e inizia non appena viene soddisfatta la condizione di trigger, producendo così un tempo morto di 110 μs nel caso in cui vengano digitalizzati solo gli ingressi analogici, 181 μs quando viene digitalizzato anche il trigger veloce TRn. Quando il trigger arresta il campionamento del chip DRS4 (fase di mantenimento), il buffer della memoria analogica viene congelato e il contenuto della cella viene reso disponibile all'ADC a 12 bit per la conversione digitale. La memoria digitale consente di memorizzare gli eventi successivi, anche se la lettura non è ancora stata avviata. Inoltre, poiché i buffer della memoria digitale funzionano come FIFO, l'attività di lettura da VME o Optical Link non influisce sulle operazioni di scrittura degli eventi successivi. Le sorgenti di trigger disponibili sono: - Trigger esterno, trigger sul connettore TRG-IN, comune a tutti i gruppi abilitati. - Trigger locale veloce (a bassa latenza), trigger sui connettori TR0 e TR1, comune a coppie di gruppi. Questa modalità è chiamata "Fast" o "Low Latency" poiché la latenza di attivazione del DRS4 è ridotta rispetto all'attivazione esterna.
