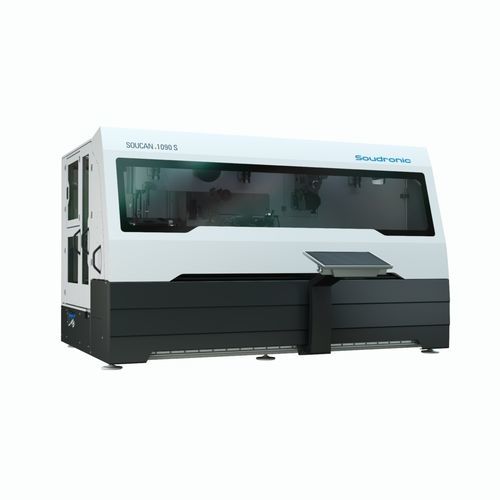

Macchina saldatrice a rulli SOUCAN 1090 S

automaticaper grandi diametriper cordone di saldatura circolare

Panoramica del prodotto
La saldatrice per corpo lattina SOUCAN 1000 S/800 S forma i ricavati in corpi cilindrici e realizza la saldatura di sovrapposizione secondo il principio Superwima. Sovrapposizione minima e controllo preciso della corrente di saldatura producono una cucitura schiacciata ≈ 1,4× lo spessore della lamiera, garantendo geometria di giunzione costante e stabilità di processo per la produzione di lattine in tre pezzi.

Nuovo sistema filo

• Controllo della tensione del filo con riduzione dei rulli guida (≈ 15 invece di 27)
• Gap della lattina ridotto e stabile
• Profilatore senza olio
• Progettazione migliorata del tranciacavo
• Implementato riduttore di corrente
• Modulo di pulizia del filo per saldatura
• Dischi in ceramica per prevenire accumulo di stagno

Nuova generazione software UNICONTROL 4 e azionamenti

• Schermo touch più grande da 24" per guida operatore
• Nodi di controllo più veloci per tempi ciclo migliorati
• Azionamenti tutti servo (tecnologia 1-wire)
• Regolazione del gap della lattina durante la produzione

Convertitore statico di frequenza PULSAR

• Controllo preciso della corrente per saldatura stabile
• Corrente ottimale su tutta la gamma di frequenza e forme d'onda selezionabili
• Distanza del nucleo di saldatura regolabile su tutta la gamma di controllo
• Ridotto rischio di rottura del filo e facile impostazione per diverse misure di lattina (ricette memorizzabili)

Connessione testa rulli D-Lock

• DISCON+ D-Lock migliora la conduzione di corrente
• Minor rischio di perdite grazie a punti di tenuta piatti

Regolazione del gap dei rulli

• Progetto completamente nuovo
• Regolabile dall'alto
• Scala per impostazione precisa del gap

Funzioni di sicurezza

• Interruttore di abilitazione di sicurezza per produzione protetta
• Funzionamento a due mani per movimento lento e intervento manuale in sicurezza

Sistema di raffreddamento FLUID+
L'intera macchina, inclusa la testa rulli DISCON+, è raffreddata da un unico fluido in circuito chiuso. FLUID+ integra scambiatore di calore e fluido specializzato per prestazioni termiche stabili.

Soudronic Insights Ready
Dashboard base con statistiche di produzione live e a tempo limitato a livello di macchina e componente che includono:

• Stato macchina
• Efficienza
• Top 5 errori
• Contatore di produzione
• Registro eventi

Tecnologie e opzioni aggiuntive

• UNIPROFILER: profilatura automatica del filo per larghezza costante e qualità di saldatura uniforme
• ARS Adaptive Rounding System: dispositivo di misura in linea che analizza il materiale e regola automaticamente la geometria di formatura dei rulli
• Protezione della cucitura priva di ossidi
• Misurazione di consumo energia e aria, dati visualizzati in Insights
• Monitor SWM-3 / OCR-R: monitoraggio energia, forza di taratura e canale termico; riduzione sovracorrente e controllo scarti

Tipi di macchine

• SOUCAN 1090 S — Max. 900 cpm | Ø corpo 52–99 mm | Altezza 76–150 mm | Lamiera 0,13–0,25 mm | Filo rame Ø 1,24 / 1,38 mm | Highspeed-UNITOOL | Velocità di saldatura 25–115 m/min
• SOUCAN 1080 S — Max. 800 cpm | Ø corpo 52–99 mm | Altezza 76–150 mm | Lamiera 0,13–0,25 mm | Filo rame Ø 1,24 / 1,38 mm | Highspeed-UNITOOL | Velocità di saldatura 25–115 m/min
• SOUCAN 1075 S — Max. 750 cpm | Ø corpo (45) 52–154 mm | Altezza 64–262 mm | Lamiera 0,13–0,28 (0,31) mm | Filo rame Ø 1,24 / 1,38 / 1,50 mm | Highspeed-UNITOOL | Velocità di saldatura 25–120 m/min
• SOUCAN 870 S — Max. 700 cpm | Ø corpo 52–99 mm | Altezza 76–150 mm | Lamiera 0,13–0,25 mm | Filo rame Ø 1,24 / 1,38 mm | Highspeed-UNITOOL | Velocità di saldatura 25–90 m/min
• SOUCAN 860 S — Max. 600 cpm | Ø corpo (45) 52–154 mm | Altezza 64–320 mm | Lamiera 0,13–0,28 (0,31) mm | Filo rame Ø 1,24 / 1,38 / 1,50 mm | Highspeed-UNITOOL | Velocità di saldatura 25–90 m/min

Specifiche tecniche

• Denominazione commerciale: SOUCAN 1000 S / 800 S
• Produzione max: fino a 900 cpm (1000 a seconda della configurazione)
• Intervallo diametro corpo: (45) 52–154 mm
• Intervallo altezza corpo: 64–320 mm
• Spessore lamiera: 0,13–0,28 (fino a 0,31) mm a seconda del modello
• Diametro filo rame: 1,24 / 1,38 / 1,50 mm (dipende dal modello)
• Velocità di saldatura: 9–120 m/min (dipende da linea e dimensione)
• Strumento di calibrazione: Highspeed-UNITOOL
• Principio di saldatura: Superwima (sovrapposizione minima; cucitura schiacciata ≈ 1,4× spessore)
• Controllo: generazione software UNICONTROL 4, azionamenti servo completi
• Raffreddamento: sistema FLUID+ a circuito chiuso
• Controllo corrente: convertitore statico di frequenza PULSAR
• Monitoraggio: dashboard Soudronic Insights di base; opzioni SWM-3 / OCR-R
