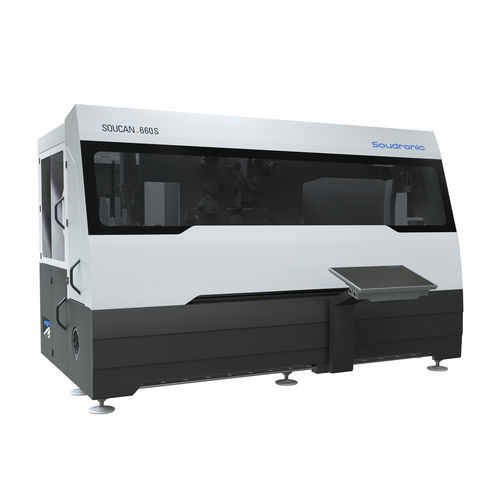

Macchina saldatrice laser SOUCAN 600 S

automaticaper applicazioni alimentariad alta velocità

Panoramica
La saldatrice per corpo lattina SOUCAN 600 S forma e salda i corpi delle lattine a tre pezzi utilizzando il principio Superwima con sovrapposizione minima e una cucitura schiacciata ≈ 1,4× lo spessore della lamiera. Progettata per l'integrazione in linee ad alta velocità e in conformità alle linee guida per la sicurezza alimentare.

Feedback di mercato e generazione
Dalla sua introduzione, l'attuale generazione ha fornito maggiore affidabilità ed efficienza produttiva ai clienti in tutto il mondo, fissando nuovi standard industriali per la produzione dei corpi lattina.

Progettazione della macchina
La SOUCAN 600 S unisce tecnologie comprovate Soudronic e una struttura robusta progettata secondo le linee guida per la sicurezza alimentare.

• Struttura macchina robusta e affidabile
• Progettazione conforme alle linee guida per la sicurezza alimentare

Prestazioni di produzione
La macchina supporta elevate rese e velocità adatte a diverse esigenze produttive:

• Produzione max: 600 lattine al minuto
• Velocità di saldatura: fino a 85 m/min
• Velocità di arrotondamento: fino a 360 m/min

Nuovo sistema filo
Il sistema filo aggiornato controlla la tensione e riduce il numero di rulli guida per una saldatura più stabile.

• Riduzione rulli guida (27 → 15)
• Profilatore privo di olio
• Design migliorato del trinciante del filo
• Implementato un riduttore di corrente

Sistema di arrotondamento
Il collaudato sistema di arrotondamento high-speed "letterbox" garantisce arrotondamenti uniformi senza aree piatte e consente velocità maggiori.

• Parti modulo rollformer 100% identiche
• Nessuna area piatta all'inizio dell'arrotondamento
• Consente velocità di arrotondamento maggiori

Connessione testa rulli D-Lock
La connessione DISCON+ D-Lock migliora la conduzione di corrente e riduce il rischio di perdite dovute a punti di tenuta piatti.

• Migliore conduzione della corrente
• Minore rischio di perdite

Percorso di corrente e trasformatore di saldatura
Percorso di corrente migliorato e nuovo trasformatore di saldatura riducono le perdite e migliorano la gestione dell'energia.

• Nuovo trasformatore di saldatura
• Percorso di corrente accorciato

Rollformer e gioco rulli
Rollformer robusto con pieno accesso quando la parte superiore è sollevata. Scoring disponibile come opzione. Nuovo design di regolazione del gioco rulli accessibile dall'alto con scala visibile per impostazioni precise.

• Design robusto
• Pieno accesso con parte superiore sollevata
• Scoring opzionale
• Regolazione gioco rulli dall'alto con scala

Altezze e integrazione
La saldatrice supporta diverse altezze di piano di saldatura/uscita per facilitare la sostituzione di saldatrici più vecchie senza modifiche a valle.

• Altezza standard: 1000 mm
• Intervallo di altezza: 900 – 1300 mm
• Nessuna modifica richiesta alle attrezzature a valle per la sostituzione

Trasporto lattine
Catena trasportatrice migliorata, robusta e senza manutenzione. Opzionale terzo ingresso per produrre corpi lattina sottocarrati.

• Design catena migliorato
• Senza manutenzione
• Terzo ingresso opzionale per formati sottocarrati

Controlli, azionamenti e software
UNICONTROL 4 con schermo touch 24", nodi più veloci e servodrive con tecnologia 1-wire che riducono il numero di tipi di motore e offrono regolazioni in produzione e funzioni di sicurezza.

• Schermo touch 24"
• Nodi più veloci
• Servodrive (tecnologia 1-wire)
• Solo 3 tipi di motori
• Regolazione gap lattina in produzione
• Safety enabling switch e funzionamento a 2 mani

PULSAR convertitore di frequenza statico
PULSAR assicura controllo della corrente di saldatura su tutta la gamma di frequenze con forme d'onda selezionabili e riduce il rischio di rottura del filo; parametri di saldatura memorizzabili per diverse misure di lattina.

• Controllo ottimale della corrente
• Forme d'onda selezionabili
• Distanza del cordone definita sulla gamma di controllo
• Ridotto rischio di rottura del filo
• Parametri memorizzabili per misure di lattina

FLUID+ sistema di raffreddamento
FLUID+ raffredda l'intera macchina inclusa la testa DISCON+ tramite un unico fluido in circuito chiuso con scambiatore integrato per prestazioni termiche ottimizzate.

Soudronic Insights Ready
Dashboard di base con statistiche di produzione live (a tempo limitato) a livello macchina e componente per supportare monitoraggio e manutenzione.

• Stato macchina
• Efficienza
• Top 5 errori
• Contatore produzione
• Registro eventi

Funzioni di sicurezza
Funzioni di sicurezza integrate per una produzione sicura, inclusi safety enabling switch e funzionamento a 2 mani per movimenti lenti e gestione sicura.

Opzioni e accessori (selezione)
Opzioni e accessori disponibili per esigenze produttive specifiche:

• ARS Adaptive Rounding System
• UNIPROFILER (misurazione/correzione filo in tempo reale)
• Protezione della cucitura senza ossido
• Support Conveyor (SC) per applicazione di polvere
• Integrazione OCSAM-TP
• Destacker EAD600
• Scoring
• Unità di rettifica rulli di saldatura
• Cold pressure welder
• Ball tester
• Stripe Cutter STC
• Unità di misura diametro interno
• BBM 1250 Body Blank Measuring

Specifiche tecniche

• Modello / Serie: SOUCAN 600 S
• Produzione max: 600 lattine al minuto
• Velocità di saldatura (gamma): fino a 85 m/min (tip. 9 – 85 m/min)
• Velocità di arrotondamento: fino a 360 m/min
• Diametro corpo: 52 – 165 mm
• Altezza corpo: 56 – 320 mm (con scoring altezza max 290 mm)
• Spessore lamiera: (0.12) 0.13 – 0.31 mm
• Diametro filo rame: 1.24 / 1.38 / 1.50 mm (a seconda della configurazione)
• Strumento di calibrazione: UNITOOL / Highspeed-UNITOOL
• Principio di saldatura: Superwima (sovrapposizione minima, cucitura ≈ 1,4× spessore)
• Controllo & software: UNICONTROL 4, schermo 24", servodrive
• Raffreddamento: FLUID+ circuito chiuso integrato
• Convertitore di frequenza: PULSAR
