Macchina saldatrice ad arco STW series

ad alta frequenzaservocomandatacompatta

Sintesi del prodotto La saldatrice del corpo della lattina è il cuore di qualsiasi linea di produzione di lattine in tre pezzi. Forma i pezzi grezzi nella loro forma di base e salda la sovrapposizione delle cuciture. Il principio di saldatura Superwima richiede solo una sovrapposizione minima di pochi decimi di millimetro. Il controllo ottimale della corrente di saldatura, abbinato a una pressione di precisione sulla sovrapposizione, garantisce un cordone schiacciato pari a solo 1,4 volte lo spessore della lamiera. Dal lancio della nuova generazione di saldatrici, i clienti di tutto il mondo riferiscono di un'elevata affidabilità della macchina e di una produzione economica ed efficiente. Sono stati fissati nuovi standard industriali nella produzione di lattine in tre pezzi. Design della macchina Questo tipo di saldatrici (saldatrice a linguetta Soudronic) può essere progettato e attrezzato per applicazioni specifiche (esempio: lattine di carne in scatola) e può includere funzioni di saldatrice a linguetta e di pressa integrata.

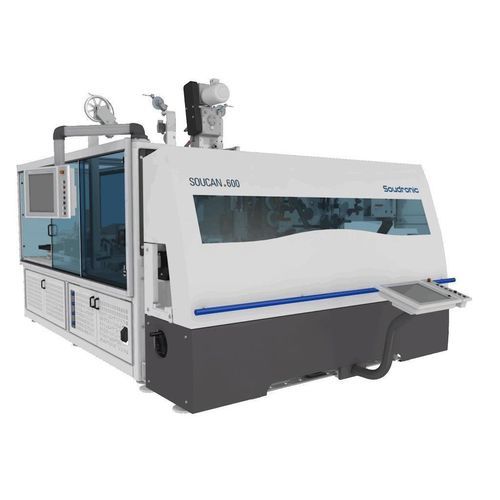

• Si basa sulla serie SOUCAN (esempi di implementazioni includono le varianti della serie SOUCAN 600).
• Possibilità di posizionare una saldatrice a linguetta davanti alla saldatrice a corpo per formati speciali.
• Include una pressa per la punzonatura della linguetta quando richiesto.

Sistema di controllo UNICONTROL Soudronic UNICONTROL rappresenta un sistema di controllo avanzato per la produzione di lattine in tre pezzi. Include un moderno HMI e unità di controllo intelligenti decentralizzate.

• Pannello operativo touch-screen con superficie a finestre grafiche.
• Unità di controllo intelligenti decentralizzate.
• È disponibile il controllo di linea e la versione demo per PC desktop.

Convertitore di frequenza statico PULSAR PULSAR assicura il controllo della corrente per la saldatura e consente forme d'onda selezionabili e definizioni precise del processo.

• Controllo ottimale della corrente di saldatura sull'intera gamma di frequenze e forme d'onda.
• Forme d'onda selezionabili.
• Definizione della distanza delle pepite di saldatura sull'intera gamma di controllo.
• Riduzione del rischio di rottura del filo di rame.
• Impostazioni memorizzabili per diverse dimensioni di barattoli.

Miglioramento del controllo qualità I monitor di saldatura opzionali garantiscono controlli di produzione affidabili e di alta qualità. Alta efficienza nella produzione Cambio rapido delle altezze e dei diametri dei barattoli e riavvio immediato grazie alla sincronizzazione automatica e al richiamo dei parametri memorizzati.

• Riavvio immediato grazie alla sincronizzazione automatica e al richiamo dei parametri memorizzati.

Facilità di funzionamento e manutenzione Gli elementi di design riducono la manutenzione e facilitano i cambi di formato e le impostazioni riproducibili.

• Manutenzione ridotta.
• Servo-motori controllati in posizione che eliminano le scatole di ingranaggi meccanici e la sincronizzazione manuale.
• Impostazioni standard programmabili e riproducibili di tutti i parametri della macchina.
• Accesso rapido a tutti i componenti chiave della macchina.
• Impostazioni meccaniche ripetibili con calibri.

Risparmio sostanziale Diverse saldatrici Soudronic garantiscono risparmi operativi e riduzione delle scorte di ricambi.

• Minore usura.
• Meno pezzi di ricambio da immagazzinare.
• Basso consumo energetico.

Sistema di raffreddamento FLUID+ L'intera macchina, compresa la testa del rullo DISCON+, è raffreddata da un unico mezzo in un circuito chiuso. FLUID+ integra uno scambiatore di calore e un mezzo di raffreddamento specializzato per garantire prestazioni ottimali. Soudronic Insights Ready Il cruscotto di base fornisce statistiche di produzione in tempo reale a livello di macchina e di componente.

• Stato della macchina.
• Efficienza.
• Statistiche sui 5 principali errori.
• Contatore di produzione.
• Logo eventi.

Esempi di serie e famiglie di macchine (panoramica) Di seguito sono riportate le specifiche rappresentative della serie e del tipo di macchina mostrate nella pagina del prodotto (cifre di produzione e intervalli di formato come indicato dal produttore): Serie (stile tabella) SOUCAN 2000/1000/800 - Produzione max. [cpm]: 900 - Diametro del corpo [mm]: 45-154 - Altezza corpo [mm]: 64-320 - Spessore lamiera [mm]: 0.13-0,31 - Filo di rame Dia. [mm]: 1.24 / 1,38 - Strumento di calibrazione: Highspeed-UNITOOL - Velocità di saldatura [m/min]: 9-120 SOUCAN 1000 S/800 S - Produzione max. [cpm]: 900 (1000) - Diametro del corpo [mm]: (45) 52-154 - Altezza del corpo [mm]: 64-320 - Spessore della lamiera [mm]: 0.13-0,28 (0,31) - Filo di rame Dia. [mm]: 1.24 / 1,38 / 1,50 - Strumento di calibrazione: Highspeed-UNITOOL - Velocità di saldatura [m/min]: 9-120 SOUCAN 600 S - Produzione max. [cpm]: 600 - Diametro del corpo [mm]: 52-165 - Altezza corpo [mm]: 50-320 - Spessore della lamiera [mm]: 0.12-0,31 - Filo di rame Dia. [mm]: 1.24 / 1,38 - Strumento di calibrazione: UNITOOL - Velocità di saldatura [m/min]: 9-85 COMPACT 240/180/120 - Produzione max. [cpm]: 240 - Diametro del corpo [mm]: 52-330 - Altezza corpo [mm]: 50-540 - Spessore della lamiera [mm]: 0.15-0,38 - Filo di rame Dia. [mm]: 1.38 / 1,50 - Strumento di calibrazione: COMPACT - Velocità di saldatura [m/min]: 9-40 COMPACT 80/60/40 - Produzione max. [cpm]: 80/60/40 - Diametro del corpo [mm]: 99/180-330 - Altezza del corpo [mm]: 50-420/540 - Spessore della lamiera [mm]: 0.19-0,38 - Filo di rame Dia. [mm]: 1.38 / 1,50 - Strumento di calibrazione: COMPACT - Velocità di saldatura [m/min]: 9-25 X7 - Produzione max. [cpm]: 500 - Diametro corpo [mm]: (45) 52-153 - Altezza corpo [mm]: 50-320 - Spessore della lamiera [mm]: 0.12-0,28 - Filo di rame Dia. [mm]: 1.24 / 1,38 / 1,50 - Strumento di calibrazione: strumento standard - Velocità di saldatura [m/min]: 9-85 X5 - Produzione max. [Diametro del corpo [mm]: 180-400:] 180-400 - Altezza corpo [mm]: 120-650 - Spessore della lamiera [mm]: 0.24-0,60 - Filo di rame Dia. [mm]: 1.24 / 1,38 / 1,50 - Strumento di calibrazione: strumento standard - Velocità di saldatura [m/min]: 9-35 X4 - Produzione max. [cpm]: 20 - Diametro del corpo [mm]: 230-575 - Altezza del corpo [mm]: 160-950 - Spessore della lamiera [mm]: 0.40-1,50 - Filo di rame: nessuno - Strumento di calibrazione: strumento flessibile - Velocità di saldatura [m/min]: 3-12 STW (serie) - Produzione max. [cpm]: 170 - Diametro del corpo [mm]: 52-105 - Altezza corpo [mm]: 50-254 - Spessore della lamiera [mm]: 0.16-0,24 - Filo di rame Dia. [mm]: 1.24 / 1,38 - Strumento di calibrazione: UNITOOL - Velocità di saldatura [m/min]: 9-35 Semi-Auto / WIMA (varianti) - Gamme di diametro/altezza molto ampie per formati industriali specializzati. Tipi di macchine (esempi) STW 170 - Produzione max. 170 cpm - Diametro del corpo 52-105 mm - Altezza del corpo 50-254 mm - Spessore della lamiera 0,16-0,24 mm - Filo di rame dia. 1.24 / 1,38 mm - Strumento di calibrazione UNITOOL - Velocità di saldatura 9-35 m/min STW 150 - Produzione max. 150 cpm - Diametro del corpo 52-105 mm - Altezza del corpo 50-254 mm - Spessore della lamiera 0,16-0,24 mm - Filo di rame dia. 1.24 / 1,38 mm - Strumento di calibrazione UNITOOL - Velocità di saldatura 9-35 m/min Accessori e attrezzature ausiliarie (livello alto)

• Tester a cono per la verifica dell'espansione conica alle estremità di testa/di coda.
• Unità di ravvivatura del rullo di saldatura per la profilatura professionale del rullo di saldatura.
• Saldatrice a pressione fredda per unire le estremità del filo di rame dopo la rottura o su bobine vuote per evitare la rilegatura.
• Tester a sfera per verificare la stabilità/la resistenza della cucitura su tutta la lunghezza del corpo della lattina.
• Taglierina per strisce STC per il taglio di strisce da corpi saldati e rivestiti (intervalli di formato forniti dal produttore).
• Unità di misurazione del diametro interno per controlli di qualità offline e monitoraggio del cambio di formato.
• Misuratore del corpo grezzo (BBM 1250) per il controllo dimensionale del corpo grezzo.

Caratteristiche/Specifiche tecniche

• Principio di saldatura: Superwima - sovrapposizione minima di pochi decimi di millimetro; cucitura schiacciata circa 1,4× spessore della lamiera.
• Controllo: HMI UNICONTROL con unità di controllo intelligenti decentralizzate e capacità di controllo della linea.
• Controllo energetico/elettrico: Convertitore di frequenza statico PULSAR per un controllo ottimale della corrente di saldatura e forme d'onda selezionabili.
• Raffreddamento: Sistema di raffreddamento a circuito chiuso FLUID+ per l'intera macchina, compresa la testa a rulli DISCON+.
• Capacità produttiva: dipende dalla serie - esempi da 20 cpm (X4) fino a 900 cpm (famiglie SOUCAN).
• Gamme di diametri del corpo: da ~45 mm fino a 1500 mm a seconda della serie / configurazione.
• Campi di altezza del corpo: da ~50 mm a 1500 mm a seconda della serie / configurazione.
• Capacità di spessore del foglio: circa 0,12 mm fino a 1,50 mm a seconda della serie (fare riferimento agli intervalli specifici della serie di cui sopra).
• Diametri del filo di rame: valori comuni 1,24 mm, 1,38 mm, 1,50 mm (alcune serie specificano l'assenza di filo di rame).
• Strumenti di calibrazione: Strumenti ad alta velocità UNITOOL, UNITOOL, COMPACT o standard/flessibili a seconda della serie.
• Gamme di velocità di saldatura: tipiche 3-120 m/min a seconda della serie e dell'applicazione.
• Qualità e monitoraggio: monitor di saldatura opzionali e tester offline (tester a cono, tester a sfera, taglierina a strisce) per il controllo del processo e l'assicurazione della qualità.
