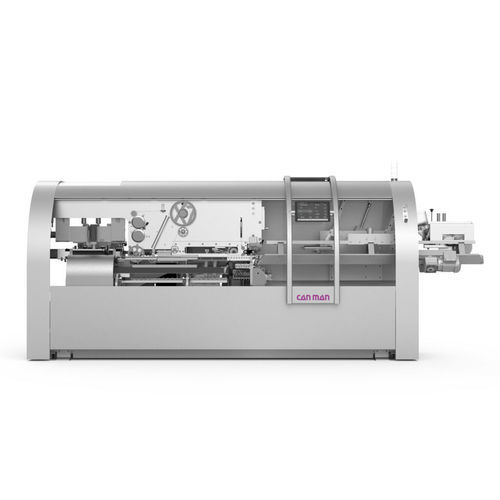

Macchina saldatrice a resistenza X7 series

a rulliautomatica400 V trifase

Panoramica del prodotto
La saldatrice per corpo lattina conforma i blank in lamiera nella forma di base della lattina e salda la sovrapposizione della cucitura per le linee di produzione di lattine a tre pezzi. Il principio di saldatura Superwima richiede solo una sovrapposizione minima di pochi decimi di millimetro; il controllo preciso della corrente e la pressione abbinata generano una cucitura schiacciata di circa 1,4× lo spessore della lamiera. La generazione X7 offre affidabilità comprovata e produzione efficiente, fissando nuovi standard industriali nella produzione di corpi lattina a livello globale.

Caratteristiche e vantaggi X7
QuickChange PLUS
Cambio automatizzato dell'altezza del corpo: due minuti per essere pronti per una nuova altezza di produzione. Cambio formato completo in circa 30 minuti per saldatrici a velocità media e alta.

QuickChange downstacker
Due attuatori lineari servo ad alte prestazioni per lo scarico a pila e l'inserimento nel profilatore a rulli. Misurazione dello spessore del blank dopo l'abbassamento e prima dell'inserimento.

SmartFORMER
Sincronizzazione servoazionata dell'alimentazione della lamiera, arrotondamento e impatto sulla guida per una formatura precisa e una manutenzione semplificata.

Riduzione dei pezzi di cambio
Il trasporto del corpo funge da pre-guida e si adatta automaticamente ai diametri selezionati, evitando la sostituzione dei canali guida dipendenti dal formato.

Raffreddamento e trattamento del filo
Il raffreddamento e il trattamento del filo di saldatura assicurano prestazioni ottimali dei rulli e una maggiore durata nelle saldatrici ad alta velocità. Il percorso del filo è semplice e robusto.

Usura controllata (punta divisa)
Sostituzione parziale solo al consumarsi; punte in ceramica progettate per resistere alle rotture dovute a tensioni.

Connessione testa rullo DISCON+ D-Lock

• Migliore conduzione di corrente
• Minor rischio di perdite grazie ai punti di tenuta piani (superficie)

Sistema di raffreddamento FLUID+
L'intera macchina, inclusa la testa rullo DISCON+, è raffreddata da un unico fluido in circuito chiuso. FLUID+ integra scambiatore di calore e fluido di raffreddamento specializzato per prestazioni stabili.

Soudronic Insights Ready
Cruscotto di base con statistiche di produzione in tempo reale a tempo limitato a livello di macchina e componente:

• Stato macchina
• Efficienza
• Top 5 errori
• Contatore produzione
• Registro eventi

Altre opzioni e accessori rilevanti
Rilievo/marcatura tattile per loghi o triangoli per merci pericolose durante la profilatura; compatibilità Industry 4.0 tramite OPC-UA; tester conico; unità di rettifica rulli di saldatura; saldatrice a freddo per pressione; tester durezza / rimbalzo della lamiera; tester a sfera; taglierina a strisce STC; unità di misura diametro interno; Body Blank Measuring BBM 1250.

Specifiche tecniche

• Modello / Serie: X7
• Tipo macchina (esempio): X7 – 500 (disponibile anche X7 – 400)
• Produzione max. (cpm): 500 (X7–500); 400 (X7–400)
• Velocità di saldatura (m/min): 9 – 70 (fino a 85 con alcune configurazioni)
• Diametro corpo (mm): (45) 52 – 153
• Altezza corpo (mm): 50 – 120 / 320 (a seconda della configurazione)
• Spessore lamiera (mm): 0.12 – 0.28
• Diametro filo di rame (mm): min. 1.24 (valori tipici 1.24 / 1.38 / 1.50 su alcune serie)
• Strumento di calibrazione: Standard / Highspeed-UNITOOL (a seconda della serie)
• Cambio formato (min): circa 30 min (cambio completo); Cambio altezza: circa 5 min
• Alimentazione elettrica: 3 x 400 VAC + Terra, 50/60 Hz
• Fusibili e potenza: 3 x 63 A, ~35 kVA (tipico per X7 – 500)
• Pressione acqua: 5 bar (assoluto)
• Pressione e consumo aria: 6 bar, 72 m3/h
• Raffreddamento: FLUID+ circuito chiuso per macchina intera e testa rullo
• Caratteristiche speciali: principio di saldatura Superwima (sovrapposizione minima), testa rullo DISCON+ D-Lock, sistemi QuickChange, controllo servo SmartFORMER, integrazione Soudronic Insights
